Фундамент столбики своими руками пошаговая инструкция. Технология создания столбчатого фундамента своими силами. Цены на укладку фундамента

В зависимости от того, какой грунт находится на строительном участке, приходится правильно выбирать тип фундаментной конструкции. Если грунт мягкий, подвижный, с подтоплением или с высоким уровнем пролегания грунтовых вод, тогда без столбчатого фундамента не обойтись. При кажущейся простоте проведения монтажных работ, процесс сооружения столбчатой конструкции требует точного расчета относительно несущей способности каждой опорной стойки. Но среди всех типов основ под дом этот самый дешевый в плане расхода материала, тем более, есть возможность использовать различные стройматериалы для нее. Давайте рассмотрим, пошаговую инструкцию сооружения столбчатого фундамента своими руками.

Преимущества и недостатки столбчатого фундамента

Об одном из достоинств уже упоминалось, это малозатратное строительство. К преимуществам можно еще добавить:

• быстрое сооружение фундамента;
• нет необходимости применять строительную технику;
• простота проводимых работ, поэтому сделать столбчатый фундамент своими руками – не проблема;
• отсутствие дополнительных мероприятий, связанных с теплоизоляцией фундаментной основы;
• столбчатый фундамент легко поддается ремонту;
• можно возводить этот вид на промерзших грунтах;
• срок службы столбов при точном следовании технологии до 100 лет.

Что касается недостатков, то их не так много:

• не очень высокая несущая способность, поэтому на столбах рекомендуется сооружать легкие постройки: деревянные, каркасные, щитовые;
• устойчивость опор снижается, если они возводятся на подвижных грунтах;
• отсутствует возможность организовать подвал или подпол.

Перед тем как начинать делать столбчатый фундамент своими руками, надо ознакомиться с его классификацией, материалами и провести расчет.

Общая схема устройства столбчатого фундамента

Общую схему проведения строительных работ можно обозначить несколькими главными этапами. Они, в принципе, не отличаются от возведения любого типа фундаментов.

1. Проводится расчет несущей способности с учетом количества опорных столбов и веса постройки.
2. Изготавливается общий чертеж столбчатого фундамента с точным указанием расстояния между стойками, сечением опор и высотою выступа над уровнем грунта.
3. Проводятся подготовительные работы: разметка в точности по плану, земляные с выкапыванием ям - скважин, изготовлением армирующих каркасов, подсыпкой подушки в ямы, гидроизоляция и установка каркасов. Если есть необходимость, то собирается опалубка цокольной части.
4. Изготовления бетонного раствора и его заливка в подготовленные скважины с последующим удалением воздуха путем штыкования смеси. Если в качестве материала для столбчатого фундамента используются кирпичи или блоки, то производится их укладка.

Весь узел столбчатого фундамента – это объединение столбов горизонтальной лентой, которая называется ростверком. Он может быть бетонным, металлическим, деревянным или быть нижним венцом бревенчатого сруба.

Как видно, позиций по схеме не так много, поэтому и считается, что столбчатый фундамент своими руками возводить несложно.

Классификация столбчатых фундаментов по материалу

Как и любая основа под дом, столбчатый фундамент должен быть прочным и надежным. Поэтому для его сооружения используются строительные материалы, которые могут обеспечить необходимую прочность и надежность. К таким относятся бетон, бетонные блоки, кирпичи, камень, металл и некоторые сорта древесины, которые используются в виде бревен или бруса, установленных вертикально.

Выбор материала на самом деле ответственный момент, от которого зависит качество конечного результата. И если стоит задача – построить столбчатый фундамент своими руками, то надо правильно выбрать материал для его возведения. К примеру, считается, что монолитные конструкции лучше возводить на водо ненасыщенных грунтах, а блочные сборные на сырых.

Монолитные железобетонные столбы

Это самая прочная и надежная конструкция. У такого фундамента под столбы высокая прочность на растяжение и сжатие. Конечно, если учесть правильно проведенное армирование. При этом если грамотно распределить стойки по всему периметру дома, учитывая необходимое сечение опор, то на таком фундаменте можно возводить многоэтажные строения.

Добавим, что фундамент столбчатый железобетонный сооружается в тех случаях, когда необходимо залить его на достаточную глубину, и чаще ниже уровня промерзания грунта. Он прекрасно выдерживает пучение почвы, но боится соприкосновения с грунтовыми водами. Поэтому надо позаботиться о гидроизоляции опор.

Асбестоцементные столбы

Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто. Хотя они прекрасно себя чувствуют в любых грунтах. Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

Из кирпичей или блоков

К кирпичным столбам для фундамента надо относиться как к самым давно известным конструкциям. Из истории европейской и российской архитектуры они являются «долгожителями». До сих пор кирпичные столбы стоят под огромными зданиями, и стоять, как видно, будут еще не одно столетие. Потому что отношению к выбору кирпичей в те давние времена было серьезны. Обязательно использовался жженный кирпич высочайшего качества. Поэтому, сооружая дом на столбчатом фундаменте, надо учитывать это требование.

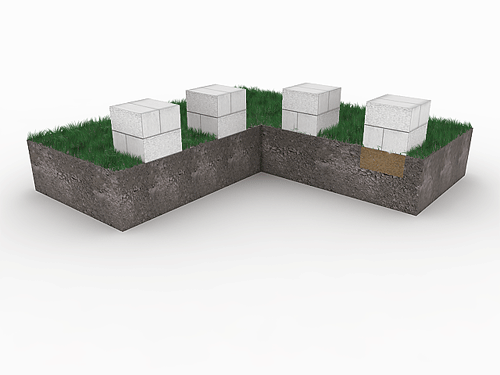

Что касается блочных столбов, то по прочности они не уступят кирпичным, конечно, в зависимости от материала, из которого блоки изготавливаются. Предпочтение лучше отдать бетонным блокам, шлакоблок в этом плане не может нести большие нагрузки, хотя их используют под легкие постройки типа веранда, баня и так далее.

К блочным конструкциям можно отнести столбы, возведенные из камня. Неплохой вариант, достаточно прочный, но подвиги грунта такие опоры выдержать не могут. Поэтому, когда строится дом на склоне, то от каменных стоек лучше отказаться. Как замена им – фундаменты из бутобетона. Это когда в подготовленную опалубку засыпаются камни, а затем их заливают бетонным раствором.

Деревянные столбы

Такой столбчатый фундамент, как и кирпичный, используется в России давно. Сегодня он не так востребован, но, к примеру, под бани, установленные у реки или озера, они встречаются часто. Надо отдать должное правильному выбору древесины. Чем она прочнее, тем дольше срок эксплуатации столбов. При этом необходимо очень тщательно провести защитные мероприятия.

1. Обработка всего столба антисептическими составами.
2. Обработка углубленной в грунт части битумными мастиками с приклеиванием слоя или двух рубероида.

Все это сделать самому – не проблема, главное – не только сделать защиту, но и установить под столбы деревянные опоры в виде доски толщиною не меньше 50 мм и шириною по всей площади в два раза больше, чем сечение столба. Опорные доски также надо защитить от влаги и негативного действия грунта.

В основном используют деревянные стойки под легкие сооружения. хотя еще лет сто тому назад на них строили боярские хоромы в несколько этажей.

Виды столбчатого фундамента по глубине заложения

Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь. Это очень опасное давление, которое при неправильной закладке может разорвать основу дома. Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 - 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 - 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Столбчатый незаглубленный фундамент

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 - 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120: 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный столбчатый фундамент

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5-0,7 от глубины промерзания земли. Опять-таки из нашего примера: 120 х 0,5 = 60 см.

Основное требование к данной конструкции – не касаться грунтовых вод.

Фундамент с ростверком

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Внимание! Если брус будет монолитом со столбами, тогда при сооружении последних выставляются концы арматуры армирующего каркаса, которые соединяются вязальной проволокой с армопоясом ростверка.

Пошаговая инструкция строительства своими руками

Переходим к основному вопросу, как правильно надо сделать столбчатый фундамент своими руками. Выше уже была описана схема проведения работ, где первым этапом было проведение расчетов и составление проекта. Если на столбчатом фундаменте будет сооружаться дом, то этот этап строительства лучше передать специалистам. Ведь для того чтобы точно сделать все расчеты, необходимо учесть большое количество разных показателей и нюансов. К примеру:

• тип грунта на участке;
• уровень пролегания грунтовых вод;
• уровень промерзания почвы;
• тип строения, его этажность, из каких материалов оно сооружается;
• материалы, из которых предполагается возводить сам фундамент;
• дополнительные нагрузки.

Конечно, можно воспользоваться онлайн калькуляторами, но только не для основательных домов. Для бань, веранды, сарая его использовать можно. И то никто не дает гарантии стопроцентной правильности проведенных расчетов.

Разметка и земляные работы

Итак, если проект здания на руках, то в нем обязательно проектировщиками сделана привязка фундамента к местности. Это облегчает нахождение его места расположения на плоскости. Обычно привязка проводится к границам участка, с указанием расстояния от фундаментной конструкции до этих самых границ. Поэтому перед тем как разметить столбы, надо отложить от границ эти самые размеры и определить периметр постройки.

Для этого по границам здания натягиваются два ряда бечевок, которые сразу же определяют ширину фундаментных столбов. Остальное все просто:

• на глубину 20 см снимается дерн;
• размечаются места установки столбов: по углам постройки и между ними с необходимым расстоянием, которое определено проектом;
• садовым или электрическим буром в земле делаются скважины, глубина и сечение которых также определено проектом.

Надо отдать должное, что чертеж столбчатого фундамента сильно помогает в разметке. Потому что на нем четко указаны все параметры будущей конструкции.

Устройство подушки

Подушка – это слой песка толщиною 20 - 30 см, который засыпают в скважины и утрамбовывают подручными средствами. Это может быть брус, деревянная рейка, небольшого сечения бревно. Нередко используют трубу, к концу которой приваривают металлическую пластину.

Назначение подушки с песком – отвести часть воды от опор, которая попадает в грунт. Далее на песок заливается бетонный раствор, который впоследствии станет опорой для столбчатых конструкций. Толщина бетонного слоя 10 - 30 см.

С опалубкой надо разобраться тщательно, ведь многое будет зависеть от того, какой грунт располагается на строительном участке.

1. Если почва глинистая, то есть, прочная, то как таковой опалубки делать нет необходимости, потому что глина сама, как монолит – не обваливается и не разрушается.
2. Если грунт слабый песчаный, то в скважину придется установить опалубку. При этом надо учитывать, какое сечение по форме проектировщики определили: прямоугольное или круглое. Если второе, то в качестве опалубки используются трубы: пластиковые, асбестоцементные или металлические. Если первый вариант, тогда скважину придется расширять, делать прямоугольного сечения, устанавливать в них опалубку из досок или других плоских материалов. Это большой объем земляных работ, так что такую форму для заглубленных конструкций используют крайне редко.

Что касается первой позиции, то обычно внутрь шахты закладывается свернутый в трубочку рубероид. Он формирует стенки фундамента и будет в дальнейшем выполнять функции гидроизоляции. Опалубка из рубероида – обязательный атрибут.

Внимание! В независимости от того, будет ли установлена опалубка в скважину или не будет, надо обязательно сформировать столб в цокольной части. А значит, здесь опалубка собирается обязательно.

Армирование

Армирование столбов проводится в обязательном порядке, ведь именно уложенная в бетон арматура дает возможность сдерживать нагрузки от сил морозного пучения. В проекте количество арматурных стержней, их форма соединения в каркас и диаметр указываются обязательно. Поэтому арматура просто нарезается на куски нужной длиной и связывается в каркас. Его сечение по форме может быть треугольным, квадратным или круглым. Основная задача производителя сборки – правильно сложить арматурные прутки относительно друг друга на необходимом расстоянии и четко их связать между собой проволокой.

После чего каркас опускается в подготовленную скважину точно посередине. После чего можно приступать к заливке бетона.

Внимание! Длина прутков арматуры подрезается с учетом, что их концы будут крепиться к армокаркасу ростверка. Поэтому стержни подрезаются на 10-30 см длиннее, чтобы они на этот размер торчали над цокольной частью столбов.

Заливка бетона

К заливке столбчатого фундамента надо подходить с позиции стандартной технологии. Изготавливается бетонный раствор по классической технологии:

• одна часть цемента марки М 400;
• две части мытого песка, без большого количества глиняных примесей;
• три части щебня с гранулами 5 - 40 мм.

Самое интересное, что для столбчатого фундамента нет надобности готовить большой замес. И нет необходимости проводить заливку сразу всех столбов за один день, как это обычно делается при сооружении ленточной или плитной конструкции. Достаточно рассчитать объем для одного столба, сделать замес и залить его.

К примеру, в качестве опалубки используется труба диаметром 150 мм, и установлена она на глубину 1,2 м. Получается, что объем пустой трубы равен:

V = SxH, где S – это площадь трубы, а H – это ее длина или глубина установки. Площадь можно найти по формуле: S = πD²/4=(3,14×0,15²)/4 = 0,018 м³. Если перевести в литры, то это будет 18 л. По сути, это два ведра раствора.

Заполняются трубы бетоном, простукивая по опалубке, проштыковывают, чтобы удалить воздух. В таком состоянии столбы должны простоять 28 дней. За это время бетон наберет свою марочную прочность.

Устройство ростверка

Будем считать, что будет ростверк монолитным по проекту. Значит, под него придется сооружать опалубку из любых плоских материалов. Она делается на весу, поэтому под нижние щиты устанавливаются подпорки из кирпича, блоков, досок, бревен и прочих материалов. Собирается опалубка сечением в прямоугольник с полным и прочным скреплением щитов между собой.

Укладывается в него армирующий каркас, обычно это две вертикальные решетки, связанные катанкой 6 мм или арматурой 6 - 8 мм. Обязательно проводится скрепление арматурного каркаса ростверка с торчащими из столбов отрезками арматуры. Этот узел столбчатого фундамента подвергается серьезным нагрузкам, поэтому к креплению двух арматурных конструкций надо подходить внимательно. Производится заливка бетонного раствора с утрамбовкой и штыкованием. Через 7 дней опалубка демонтируется, через 28 дней фундамент можно нагружать.

Подведение итогов

Как видите, подходить к строительству столбчатого фундамента своими руками надо с тщательным разбором всех этапов проводимых строительных процессов. Нельзя допускать просчетов в первую очередь. Нельзя относится к разметке в большим припусками. Надо точно бурить скважины на необходимую глубину. Даже несколько сантиметров могут в крайних ситуациях сыграть свою несущую роль.

О приготовлении бетона и его заливке и разговора вести нет необходимости. То есть, обустройство фундамента – это комплексный подход к его возведению, где нет места ошибкам и просчетам.

Столбчатый фундамент своими руками пошаговая инструкция

Технология монтажа столбчатого фундамента своими руками не сложна, главное следовать пошаговой инструкции, тогда у Вас получится надежный фундамент

В зависимости от того, какой грунт находится на строительном участке, приходится правильно выбирать фундаментной конструкции. Если грунт мягкий, подвижный, с подтоплением или с высоким уровнем пролегания грунтовых вод, тогда без столбчатого фундамента не обойтись. При кажущейся простоте проведения монтажных работ, процесс сооружения столбчатой конструкции требует точного расчета относительно несущей способности каждой опорной стойки.

Но среди всех типов основ под дом этот самый дешевый в плане расхода материала, тем более, есть возможность использовать различные стройматериалы для нее. Давайте рассмотрим, пошаговую инструкцию сооружения столбчатого фундамента своими руками.

Преимущества и недостатки

Об одном из достоинств уже упоминалось, это малозатратное строительство. К преимуществам можно еще добавить:

• быстрое сооружение фундамента;
• нет необходимости применять строительную технику;
• простота проводимых работ, поэтому сделать столбчатый фундамент своими руками – не проблема;
• отсутствие дополнительных мероприятий, связанных с теплоизоляцией фундаментной основы;
• столбчатый фундамент легко поддается ремонту;
• можно возводить этот вид на промерзших грунтах;
• срок службы столбов при точном следовании технологии до 100 лет.

Что касается недостатков, то их не так много:

• не очень высокая несущая способность, поэтому на столбах рекомендуется сооружать легкие постройки: деревянные, каркасные, щитовые;
• устойчивость опор снижается, если они возводятся на подвижных грунтах;
• отсутствует возможность организовать подвал или подпол.

Перед тем как начинать делать столбчатый фундамент своими руками, надо ознакомиться с его классификацией, материалами и провести расчет.

Общая схема устройства

Общую схему проведения строительных работ можно обозначить несколькими главными этапами. Они, в принципе, не отличаются от возведения любого типа фундаментов.

1. Проводится расчет несущей способности с учетом количества опорных столбов и веса постройки.
2. Изготавливается общий чертеж столбчатого фундамента с точным указанием расстояния между стойками, сечением опор и высотою выступа над уровнем грунта.
3. Проводятся подготовительные работы. Это разметка в точности по плану, земляные с выкапыванием ям — скважин, изготовлением армирующих каркасов, подсыпкой подушки в ямы, гидроизоляция и установка каркасов. Если есть необходимость, то собирается опалубка цокольной части.
4. Изготовления бетонного раствора и его заливка в подготовленные скважины с последующим удалением воздуха путем штыкования смеси. Если в качестве материала для столбчатого фундамента используются кирпичи или блоки, то производится их укладка.

Весь узел столбчатого фундамента – это объединение столбов горизонтальной лентой, которая называется ростверком. Он может быть бетонным, металлическим, деревянным или быть нижним венцом бревенчатого сруба.

Как видно, позиций по схеме не так много, поэтому и считается, что столбчатый фундамент своими руками возводить несложно.

Классификация по материалу

Как и любая основа под дом, столбчатый фундамент должен быть прочным и надежным. Поэтому для его сооружения используются строительные материалы, которые могут обеспечить необходимую прочность и надежность. К таким относятся бетон, бетонные блоки, кирпичи, камень, металл и некоторые сорта древесины, которые используются в виде бревен или бруса, установленных вертикально.

Выбор материала на самом деле ответственный момент, от которого зависит качество конечного результата. И если стоит задача – построить столбчатый фундамент своими руками, то надо правильно выбрать материал для его возведения. К примеру, считается, что монолитные конструкции лучше возводить на водо ненасыщенных грунтах, а сборные на сырых.

Монолитные железобетонные столбы

Это самая прочная и надежная конструкция. У такого фундамента под столбы высокая прочность на растяжение и сжатие. Конечно, если учесть правильно проведенное армирование.

При этом если грамотно распределить стойки по всему периметру дома, учитывая необходимое сечение опор, то на таком фундаменте можно возводить многоэтажные строения.

Добавим, что фундамент столбчатый железобетонный сооружается в тех случаях, когда необходимо залить его на достаточную глубину, и чаще ниже уровня промерзания грунта. Он прекрасно выдерживает пучение почвы, но боится соприкосновения с грунтовыми водами. Поэтому надо позаботиться о гидроизоляции опор.

Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто. Хотя они прекрасно себя чувствуют в любых грунтах.

Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

Из кирпичей или блоков

К кирпичным столбам для фундамента надо относиться как к самым давно известным конструкциям. Из истории европейской и российской архитектуры они являются «долгожителями».

До сих пор кирпичные столбы стоят под огромными зданиями, и стоять, как видно, будут еще не одно столетие.

Потому что отношению к выбору кирпичей в те давние времена было серьезным. Обязательно использовался жженный кирпич высочайшего качества. Поэтому, сооружая дом на столбчатом фундаменте, надо учитывать это требование.

Что касается блочных столбов, то по прочности они не уступят кирпичным, конечно, в зависимости от материала, из которого блоки изготавливаются. Предпочтение лучше отдать бетонным блокам, шлакоблок в этом плане не может нести большие нагрузки, хотя их используют под легкие постройки типа веранда, баня и так далее.

К блочным конструкциям можно отнести столбы, возведенные из камня. Неплохой вариант, достаточно прочный, но подвиги грунта такие опоры выдержать не могут. Поэтому, когда строится дом на склоне, то от каменных стоек лучше отказаться. Как замена им – фундаменты из бутобетона. Это когда в подготовленную опалубку засыпаются камни, а затем их заливают бетонным раствором.

Такой столбчатый фундамент, как и кирпичный, используется в России давно.

Сегодня он не так востребован, но, к примеру, под бани, установленные у реки или озера, они встречаются часто.

Надо отдать должное правильному выбору древесины. Чем она прочнее, тем дольше срок эксплуатации столбов. При этом необходимо очень тщательно провести защитные мероприятия.

1. Обработка всего столба антисептическими составами.
2. Обработка углубленной в грунт части битумными мастиками с приклеиванием слоя или двух рубероида.

Все это сделать самому – не проблема. Главное – не только сделать защиту, но и установить под столбы деревянные опоры. Они делаются из доски толщиною не меньше 50 мм и шириною по всей площади в два раза больше, чем сечение столба. Опорные доски также надо защитить от влаги и негативного действия грунта.

В основном используют деревянные стойки под легкие сооружения, хотя еще лет сто тому назад на них строили боярские хоромы в несколько этажей.

Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120: 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см. Основное требование к данной конструкции – не касаться грунтовых вод.

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Пошаговая инструкция строительства своими руками

Переходим к основному вопросу, как правильно надо сделать столбчатый фундамент своими руками. Выше уже была описана схема проведения работ, где первым этапом было проведение расчетов и составление проекта. Если на столбчатом фундаменте будет сооружаться дом, то этот этап строительства лучше передать специалистам. Ведь для того чтобы точно сделать все расчеты, необходимо учесть большое количество разных показателей и нюансов. К примеру:

• тип грунта на участке;
• уровень пролегания грунтовых вод;
• уровень промерзания почвы;
• тип строения, его этажность, из каких материалов оно сооружается;
• материалы, из которых предполагается возводить сам фундамент;
• дополнительные нагрузки.

Конечно, можно воспользоваться онлайн калькуляторами, но только не для основательных домов. Для бань, веранды, сарая его использовать можно. И то никто не дает гарантии стопроцентной правильности проведенных расчетов.

Видео

Видео о том, как самостоятельно сделать столбчатый фундамент.

Разметка и земляные работы

Итак, если проект здания на руках, то в нем обязательно проектировщиками сделана привязка фундамента к местности. Это облегчает нахождение его места расположения на плоскости. Обычно привязка проводится к границам участка, с указанием расстояния от фундаментной конструкции до этих самых границ. Поэтому перед тем как разметить столбы, надо отложить от границ эти самые размеры и определить периметр постройки.

Для этого по границам здания натягиваются два ряда бечевок, которые сразу же определяют ширину фундаментных столбов. Остальное все просто:

• на глубину 20 см снимается дерн;
• размечаются места установки столбов: по углам постройки и между ними с необходимым расстоянием, которое определено проектом;
• садовым или электрическим буром в земле делаются скважины, глубина и сечение которых также определено проектом.

Надо отдать должное, что чертеж столбчатого фундамента сильно помогает в разметке. Потому что на нем четко указаны все параметры будущей конструкции.

Подушка – это слой песка толщиною 20 — 30 см. Его засыпают в скважины и утрамбовывают подручными средствами. Это может быть брус, деревянная рейка, небольшого сечения бревно. Нередко используют трубу, к концу которой приваривают металлическую пластину.

Назначение подушки с песком – отвести часть воды от опор, которая попадает в грунт. Далее на песок заливается бетонный раствор, который впоследствии станет опорой для столбчатых конструкций. Толщина бетонного слоя 10 — 30 см.

С опалубкой надо разобраться тщательно. Ведь многое будет зависеть от того, какой грунт располагается на строительном участке.

1. Если почва глинистая, то есть, прочная, то как таковой опалубки делать нет необходимости. Глина сама, как монолит – не обваливается и не разрушается.
2. Если грунт слабый песчаный, то в скважину придется установить опалубку. При этом надо учитывать, какое сечение по форме проектировщики определили: прямоугольное или круглое. Если второе, то в качестве опалубки используются трубы: пластиковые, асбестоцементные или металлические. Если первый вариант, тогда скважину придется расширять, делать прямоугольного сечения, устанавливать в них опалубку из досок или других плоских материалов. Это большой объем земляных работ, так что такую форму для заглубленных конструкций используют крайне редко.

Что касается первой позиции, то обычно внутрь шахты закладывается свернутый в трубочку рубероид. Он формирует стенки фундамента и будет в дальнейшем выполнять функции гидроизоляции. Опалубка из рубероида – обязательный атрибут.

В независимости от того, будет ли установлена опалубка в скважину или не будет, надо обязательно сформировать столб в цокольной части. А значит, здесь опалубка собирается обязательно.

Армирование столбов проводится в обязательном порядке, ведь именно уложенная в бетон арматура дает возможность сдерживать нагрузки от сил морозного пучения.

В проекте количество арматурных стержней, их форма соединения в каркас и диаметр указываются обязательно. Поэтому арматура просто нарезается на куски нужной длиной и в каркас.

Его сечение по форме может быть треугольным, квадратным или круглым. Основная задача – правильно сложить арматурные прутки относительно друг друга на необходимом расстоянии. Потом четко их связать между собой проволокой.

После чего каркас опускается в подготовленную скважину точно посередине. После чего можно приступать к заливке бетона.

Длина прутков арматуры подрезается с учетом, что их концы будут крепиться к армокаркасу ростверка. Поэтому стержни подрезаются на 10 — 30 см длиннее. Чтобы они на этот размер торчали над цокольной частью столбов.

К заливке столбчатого фундамента надо подходить с позиции стандартной технологии. Изготавливается бетонный раствор по классической технологии:

• одна часть цемента марки М 400;
• две части мытого песка, без большого количества глиняных примесей;
• три части щебня с гранулами 5 — 40 мм.

Самое интересное, что для столбчатого фундамента нет надобности готовить большой замес. И нет необходимости проводить заливку сразу всех столбов за один день, как это обычно делается при сооружении ленточной или плитной конструкции. Достаточно рассчитать объем для одного столба, сделать замес и залить его.

К примеру, в качестве опалубки используется труба диаметром 150 мм, и установлена она на глубину 1,2 м. Получается, что объем пустой трубы равен:

V = SxH, где S – это площадь трубы, а H – это ее длина или глубина установки. Площадь можно найти по формуле: S = πD²/4=(3,14×0,15²)/4 = 0,018 м³. Если перевести в литры, то это будет 18 л. По сути, это два ведра раствора.

Заполняются трубы бетоном, простукивая по опалубке, проштыковывают, чтобы удалить воздух. В таком состоянии столбы должны простоять 28 дней. За это время бетон наберет свою марочную прочность.

Устройство ростверка

Будем считать, что будет ростверк монолитным по проекту. Значит, под него придется сооружать опалубку из любых плоских материалов.

Она делается на весу, поэтому под нижние щиты устанавливаются подпорки из кирпича, блоков, досок, бревен и прочих материалов. Собирается опалубка сечением в прямоугольник с полным и прочным скреплением щитов между собой.

В него укладывается армирующий каркас. Обычно это две вертикальные решетки, связанные катанкой 6 мм или арматурой 6 — 8 мм. Обязательно проводится скрепление арматурного каркаса ростверка с торчащими из столбов отрезками арматуры.

Этот узел столбчатого фундамента подвергается серьезным нагрузкам. Поэтому к креплению двух арматурных конструкций надо подходить внимательно. Производится заливка бетонного раствора с утрамбовкой и штыкованием. Через 7 дней опалубка демонтируется, через 28 дней фундамент можно нагружать.

Подведение итогов

Как видите, подходить к строительству столбчатого фундамента своими руками надо с тщательным разбором всех этапов проводимых строительных процессов. Нельзя допускать просчетов в первую очередь.

Нельзя относится к разметке в большим припусками. Надо точно бурить скважины на необходимую глубину. Даже несколько сантиметров могут в крайних ситуациях сыграть свою несущую роль. Устройство фундамента – это комплексный подход к его возведению, где нет места ошибкам и просчетам.

Один из популярных фундаментов под небольшие дома и хозпостройки — столбчатый. Он привлекателен небольшой стоимостью, простотой исполнения и тем, что построить его своими руками может даже человек не особо опытный в строительных делах. Хорош столбчатый фундамент еще и тем, что его можно спроектировать под большинство зданий и условий.

Устройство и виды

Столбчатый фундамент состоит из некоторого количества опорных столбов, передающих нагрузку от здания на грунт. Столбы могут иметь прямоугольное или круглое сечение, могут выполняться из:

• монолитного железобетона;
• кирпичей (полнотелых керамических, хорошо обожженных);
• бетонных (из тяжелого бетона марки не ниже В15) и железобетонных блоков;
• бута и бутобетона.

Самые надежные — из монолитного железобетона. Они могут использоваться на грунтах, склонных к пучению с высоким уровнем грунтовых вод. Все остальные состоят из элементов, скрепленных бетонным раствором и по прочности уступают монолиту. Их рекомендуют использовать на нормальных грунтах.

Столбы в обязательном по ставят в углах здания, в местах примыкания стен и простенков. Если при этом расстояние между опорами превышает 3 м, ставят дополнительные. Шаг установки в среднем 1,5-2,5 м. Чем более тяжелое будет стоять здание, тем меньше шаг, но чаще чем через 1 м ставить нет смысла: слишком дорогой получится фундамент.

Виды ростверка

Чтобы нагрузка от здания передавалась на столбы равномерно, их связывают поперечной балкой — ростверком или мелкозаглубленной лентой. Этим нивелируется один из главных недостатков столбчатых оснований — возможная неравномерная усадка опор.

При строительстве деревянных домов или каркасников в качестве ростверка часто используется деревянный брус большого сечения, иногда используют металл — профилированную трубу большого сечения или тавровые/двутавровые балки. Для связи балок и обвязки при строительстве столбов в них закладывают шпильки, специальные элементы крепления или делают выпуск арматуры. Форма закладных выбирается исходя из планируемого типа ростверка.

Для тяжелых домов делают бетонную балку. Она может быть составной — из готовых железобетонных балок, а может быть монолитной. Хоть составные реализуются проще (купить, поставить, связать), но монолитная выходит дешевле, да еще более надежной. Поэтому монолитный ростверк используют чаще. Под дома из кирпича и других тяжелых материалов он более пригоден.

При изготовлении столбчатого фундамента с монолитным ростверком армирование столбов делают с выпуском не менее 70 см. Эти выпуски затем связываю с арматурой каркаса ростверка.

Пристройки и их фундамент

Если к дому есть более легкие пристройки — крыльцо, веранда, трасса — фундаменты делают отдельными и несвязными. Это значит, что для дома делают свой контур, для крыльца — свой. И они между собой не должны иметь точек соприкосновения. Так как ростверки (балки, проходящие по верху опор) располагаются рядом, между ними укладывают демпферный слой. Например, рубероид в два слоя, картон из минеральной ваты и другие подобные материалы.

Это необходимо так как вес у этих элементов очень отличается, соответственно отличается величина нагрузки на фундамент. Если сделать его связным, большая разница вызовет перекос, а возможно и разрушение здания.

Чем закрыть промежутки между столбами

При установке столбчатого фундамента здание получается приподнятым над землей и под черновым полом гуляет сквозняк. Это хорошо для поддержания нормальной влажности древесины, но плохо для отопления: слишком холодный получается пол. Еще один момент: под домом любит селиться всякая живность. И домашняя и не очень… По этим причинам пространство между столбами стараются закрыть. Сделать это можно двумя способами:

• устройством забирки — каменной или кирпичной кладки между столбами;
• прикрепив куски листового материала или отделочные материалы.

Проще, конечно, прикрепить листовой материал. Его тогда отрезают с таким расчетом, чтобы он не упирался в грунт. Оставшийся зазор пригодится и для вентиляции и для компенсации пучения.

Забирку делают если планируют делать утепленную отмостку вокруг дома. При этом ее устанавливают так, чтобы она не подпирала ростверк или нижнюю обвязку — делают в один уровень с наружной кромкой столбов (они должны быть шире стены минимум на 10 см).

Под забирку желательно подготовить основание: выкопать траншею глубиной не менее 20-30 см, насыпать и утрамбовать слой песка, на него — щебень, который тоже трамбуют. Потом на это уплотненное основание ставят декоративную стенку.

На нормальных грунтах небольшие легкие постройки площадью не более 30 квадратных метров — типа сарая, беседки и других подобных зданий — можно делать на облегченном фундаменте. Его называют опорно-столбчатый. Обычно это один или несколько бетонных блоков, уложенных на песчано-гравийную подушку.

Планирование столбов такое же: под углами, в местах примыкания стен и промежуточные, если необходимо. При таком типе важно хорошо утрамбовать подушку, увеличив тем самым несущую способность грунта. И еще один момент: на сыпучих или глинистых водонасыщенных грунтах такой тип основания не использовать. Даже под или . Он будет абсолютно ненадежным.

Чем отличается свайный и столбчатый фундамент

Если посмотреть на столбчатый фундамент с круглыми столбами и свайный, на первый взгляд разницы нет. Но она есть. Это — грунты на которых они ставятся и глубина, на которую заглубляются. Свайные фундаменты ставят на грунтах со слабой несущей способностью и их задача — пройти нестабильные грунты и передать нагрузку от дома более плотным слоям. Столбчатые ставят на грунтах с нормальной несущей способностью и их глубина определяется типом грунта, климатической зоной и уровнем грунтовых вод. Конструктивно же они похожи, но задачи имеют разные, как и разную область применения.

Что такое пучение грунта и как оно влияет на выбор фундамента

Самые сложные для строительства это глинистые грунты. Они плохо отводят воду, и она скапливается в небольших полостях. При замерзании она значительно увеличивает объем почвы. Увеличиваясь в объеме почва давит на все, что в ней находится, включая и фундамент. Это явление называется пучением (почва вспучивается), а грунты, а которых они явно выражены — пучинистыми.

Силы пучения прикладываются как снизу, пытаясь вытолкнуть столб, так и с боков, пытаясь сдвинуть опору в сторону. Именно по этой причине в глинистых — пучинистых — грунтах лучше делать столбы монолитными с армированием.

Также чтобы столбы не выталкивало вверх, нижнюю часть делают расширенной. Эту область называют пяткой и по размерам она обычно в два раза превышает размеры самого столба, а ее высота равна 1/3 сечения столба. Например, под столб 40 см делают пятку 80*80 см, высотой 13 см или около того.

Швы между блоками/кирпичами/камнями в сборных столбах далеко не всегда способны противостоять боковым нагрузкам, потому для уменьшения влияния сил пучения на сборных столбчатых фундаментах их делают со скошенными стенками. Это повышает их надежность в пучинистых грунтах. На нормальных грунтах столбы складывают с ровными стенками.

Область применения

Как уже говорилось, столбчатый фундамент называют еще столбовой или на столбах) нормально себя ведет на грунтах с нормальной несущей способностью. На сыпучих песках, торфяниках и других нестабильных основаниях они не применяются. Основные его особенности — невозможно организовать подвал и продуваемый промежуток между уровнем грунта и черновым полом. Их тоже надо иметь в виду при выборе.

Подходят они для следующих случаев:

В то же время есть ряд ситуаций (кроме слабых грунтов), когда фундаменты на столбах использовать не рекомендуют:

• при большом перепаде высот на участке застройки — более 2 м;
• при сложной геологии с возможным смещением пластов.

В остальных случаях их можно использовать.

Глубина заложения

Основной критерий выбора параметров фундамента — обеспечение его целостности. Потому, при планировании, всегда закладывают запас прочности порядка 20-40%. Он компенсирует (до какой-то степени) непредвиденные изменения условий (уровня грунтовых вод, непредвиденно низких зимних температур) или нагрузок. Особенно ярко это проявляется именно при планировании фундаментов: и глубину заложения берут с запасом и несущую способность обычно занижают. Оно и понятно: добавить что-то к уже готовому фундаменту затея или очень дорогая или нереальная.

Наибольший запас прочности закладывают на пучинистых грунтах: просчитать их проявление невозможно, потому стараются сделать как можно надежнее. Для этого для частных домов фундаменты закапывают ниже глубины промерзания грунта. Вы узнаете средние данные по вашему региону, и добавляете к этой цифре порядка 15-25 см. Так получаете глубину заложения фундамента. Например, по региону грунт промерзает на 1,5 м, значит глубина заложения фундамента 1,65-1,75 м.

Как вы понимаете, если делать сборные столбы — из кирпича, бута, блоков — придется под каждый копать приличных размеров яму. Дно должно быть ниже глубины заложения на 20 см, чтобы сделать отсыпку. Также яма должна быть прилично шире — в ней надо будет работать, складывая опоры. Это — еще одна причина почему делают монолитные столбы: под них бурятся лунки, на дно высыпается гравий или песок и вставляется опалубка (чаще всего трубы нужного диаметра). Внутрь которых устанавливают армирующий элемент — каркас из арматуры или металлическую трубу.

Это правило работает для тяжелых зданий. Но под них столбчатые фундаменты делают редко. Их ставят в основном под легкие постройки: деревянные или или хозпостройки. Если в таком здании не планируется подвал, целесообразнее сделать фундамент малозаглубленный (глубина заложения от 0,5 до 0,7 уровня промерзания) или незаглубленный (от 0,3 до 0,5 глубины промерзания).

Пример устройства незаглубленного столбчатого фундамента при глубине промерзания 1,2 м (1/3 от 120 см — это 40 см)

При таком выборе силы пучения будут действовать на столбы, но так как их площадь меньше, чем у ленты, то и воздействие окажется не таким сильным. Эти воздействия успешно компенсируются конструкцией каркасного или деревянного дома. Тем более, что принимаются дополнительные меры по снижению воздействия сил пучения:

• на дне ямы под столб делают гравийную подушку, которая часть нагрузки принимает на себя;
• делают боковые поверхности гладкими и дополнительно их смазывают солидолом, битумной мастикой, эпоксидной смолой и т.п.
• делают утепленную

В результате большинстве случаев хозяева даже не замечают, что фундамент «пучило». Какие-то опоры слегка поднялись, ростверк и обвязка их компенсировали. После оттаивания грунта все вернулось на место.

В грунтах хорошо отводящих воду столбчатый фундамент делают мелкого заложения или незаглубленный. Тут важно только правильно подобрать площадь колонн, чтобы равномерно передавать нагрузку.

Размеры столбов

Есть минимальные размеры опор столбчатого фундамента. Они и зависят от материалов:

• Монолитного железобетона 30 см.
• Столбы из обожженного кирпича — 38 см;
• Бут, бетонные блоки и бутобетон — 40 см;
• Каменная кладка — 60 см.

Но при этом размер столба должен быть на 10 см больше ширины стены. Для нормальной работы фундамента необходимо чтобы стена приходилась на середину опоры и по бокам она выступала не менее чем на 5 см.

Этапы строительства

Как обычно начинается все с уборки площадки и разметки. Со всей площадки снимают дерн, удаляют плодородный слой. Он не считается несущим и его вывозят. При этом делают выравнивание — срезают бугры, засыпают и утрамбовывают ямы и впадины. Контролируют горизонтальность при помощи двух-трехметровой доски с установленным на нее строительным уровнем.

Разметка

По периметру здания устанавливают обноску — столбы или столбы с прибитыми планками — скамеечки. Их ставят на расстоянии около метра от периметра будущего дома. При помощи шнуров, натянутых между ними, обозначают периметр и ширину будущих столбов.

Как делать разметку фундамента

При выставлении следят за тем, чтобы углы были строго под 90°, перемеряют диагонали прямоугольников. Они должны быть равны. В местах пересечения натянутых шнуров опускают вниз перпендикуляр (при помощи отвеса), размечая на грунте габариты столбов.

Так можно сделать их все одинаковыми, а также следить за высотой при выставлении опалубки для монолитных столбов или при укладывании сборных.

Рытье ям под столбы

Под сборные фундаменты ямы копают вручную или при помощи экскаватора. Если глубина требуется до 1 м и грунт не сыпучий, можно их копать с прямыми стенками. Если глубина больше или есть признаки осыпания, склоны делают наклонными.

Когда вышли на проектную глубину фундамента, копают еще на 20-30 см ниже. Дно выравнивают, его размеры должны быть на 10-20 см больше, чем планируемые габариты пятки или столба.

Проще с круглыми столбами. Под них бурятся скважины ручным или автоматизированным буром. Если планируется расширение внизу — пятка, можно или сделать скважину шире — по размеру пятки, или использовать бур со складным лезвием. Он называется буром ТИСЭ. Дополнительное лезвие открывается после того, как достигли заданной глубины.

Устройство песчано-гравийной подушки

На дно насыпают слой щебня порядка 10-15 см и его хорошо трамбуют. На утрамбованный щебень насыпают крупнозернистый песок. Его проливают и трамбуют. Общий слой песчано-гравийной подушки должен быть таким, чтобы выйти на заданную глубину залегания фундамента.

В случае с круглыми столбами подушка делается также, трамбование делается по возможности. Берут длинный шест, которым уплотняют подсыпку.

Устройство пятки

Если столбы делают сборные — из блоков, кирпича, бута, проще пятку сделать из готового бетонного блока. Ставят на песок, выровненный в уровень, блок-подушку. Она имеет трапециевидное сечение, что удобно.

Два типа пятки — монолитная из из бетонного блока

Для монолитных имеет смысл сделать полушку из монолита. Ставят опалубку по заданным размерам (в два раза больше столба в сечении и не менее 1/3 сечения по высоте). Укладывают арматуру в два яруса. Используют пруток 12-14 мм диаметром. Также в пятку устанавливается арматура, которая потом пойдет на столб. В результате получается единая железобетонная конструкция.

Строительство столбов

Если речь идет о монолитном столбе, то ставят опалубку, внутрь устанавливают арматуру. Опалубка для квадратных столбов сбивается из досок, для круглых можно использовать пластиковые трубы подходящего диаметра. Есть эконом-вариант опалубки — свернутый рулоном рубероид требуемой длины. Его скручивают в трубу требуемого диаметра, наворачивая на эталон. Сделав два-три слоя крепят скотчем. Получается надежная опалубка, которая даже в выступающей над землей части нормально держит раствор.

Для армирования обычно используют три-четыре прута арматуры класса A III диаметром 12-14 мм (для квадратных обязательно 4, для круглых можно 3). Они связаны между собой в единую конструкцию установленными через 20-25 см поперечными перевязками. Их можно делать из гладкой арматуры класса A I, диаметром 6-8 мм. Каркас лучше вязать, а не приваривать — выше прочность.

Обратите внимание, что от края опалубки до прутка арматуры должно быть расстояние не менее 50 мм. Оно необходимо чтобы металл не ржавел. На фото ниже пример неправильного армирования: арматура вплотную к опалубке. Она быстро поржавеет и столб может сломаться.

Если складываются столбы из кирпича, то его надо брать марки не ниже 100, полнотелый, хорошо обожженный. Если на участке высокий уровень грунтовых вод, кирпичные столбы не пойдут: они быстро разрушатся. Раствор для кладки столбов из кирпича делают на портландцементе не ниже чем М 300, а лучше 400 или 500. Есть несколько вариантов раствора:

• 1 часть цемента, 3 песка;
• 1 цемента, 2 известкового теста, 10 песка;
• 1 часть цемента, 1 часть глиняного тесла, 10 частей песка.

Кладку ведут с перевязкой, тщательно проверяя вертикальность. Даже небольшие отклонения могут привести потом к разрушению фундамента, а может и здания.

При кладке бутового столбчатого фундамента камни выбирают плоские с ровными гранями. При кладке нагрузка по вертикали должна передаваться на всю плоскость камня, а не на отдельные его участки. Кладут камни тоже с перевязкой, укладывая в углы самые крупные фрагменты, более мелкими заполняя промежутки.

Толщина камней не должна быть больше 30 см. Их укладывают на раствор, плотно подгоняя друг к другу. Промежутки заполняют щебнем, хорошо его трамбуя. Для повышения прочности такие столбы можно армировать как вертикально, так и горизонтально. Горизонтальное армирование делают каждые 25-40 см, вертикально вставляют прутки не менее 6 мм в диаметре, можно использовать арматурную сетку из проволоки такого же диаметра.

Важно: столбы должны быть все выгнаны до одного уровня. Для этого во время строительства или заливки постоянно отбивайте вертикальную плоскость: срезать верхушки долго и сложно.

Устройство ростверка

Как уже говорилось раньше, при заливке монолитных столбов в верхушки устанавливают закладные детали:

• шпильки для связки с брусом деревянной или металлической обвязки;
• арматурные выпуски не менее 70 см длины для связи с арматурным каркасом монолитного ростверка.

Устройство обвязки рассматривается при описании . Об устройстве монолитного ростверка можно прочесть в статье Все совпадает, вплоть до расчета несущей способности.

Гидроизоляция

Для предотвращения подсоса влаги из грунта между фундаментом/ростверком и обвязкой или первым рядом кладки необходим слой гидроизоляции. Можно использовать обмазочную (самая распространенная — битумная мастика) или рулонную или их комбинацию.

Изолировать столбы нет смысла. Для бетонных столбов наличие влаги минусом не является, как и для бутовых. А кирпичные лучше ставить на сухих грунтах. Вот их поверхность, может и стоит пропитать какой-то пропиткой глубокого проникновения, в разы снижающей гигроскопичность. Проблема только в том, что стоят они дорого.

Не столь сложный в возведении, недорогой, а главное прочный и долговечный столбчатый фундамент своими руками можно возвести под здание любого типа. Обычно, конечно такое решение предусматривается под небольшие постройки из дерева, каркасные дома или же пеноблочные. Но тем не менее иногда встречается и при возведении довольно массивных кирпичных конструкций. В особенности такое встречается при необходимости довольно глубокой закладки основания, что в случае с обойдется минимум в 1,5-2 раза дороже.

В некоторых случаях, для довольно скромной легкой постройки становится своеобразным синонимом фразы – «ненужная роскошь». И в действительности это так, поскольку стоит достаточно дорого, а в большинстве случаев можно обустроить столбчатый фундамент, который будет не менее прочным и долговечным.

Для начала необходимо разобраться, что же собой представляет столбчатый фундамент. Сам по себе он является опорами, которые значительно углублены в поверхность грунта, и несколько выступают над землей. Следует отметить и то, что в обязательном порядке верхний уровень должен быть идеально одинаковым у всех опор. Кроме того обязательным условием становиться оборудование ростверка, который способствует равномерному распределению нагрузки.

Следует отметить достаточно обширную вариацию используемых материалов при выполнении столбов, такими могут стать:

1. Дерево
2. Бетон
3. Асбестоцемент
4. Бутовый камень
5. Кирпич
6. Металл

Рассмотрим более подробно каждый из видов.

Деревянные столбы для фундамента

Сегодня такой материал как дерево, довольно редко можно встретить в использовании для изготовления столбчатого фундамент, что обусловлено его низкой долговечностью.

В частности, применение он находит при обустройстве небольших деревянных построек или при возведении террас. При этом диаметр каждого столба должен быть 15-20 сантиметров. Дополнительно каждая опора перед погружением в грунт обрабатывается защитными составами, которые способствуют усилению сопротивления влаге, коррозии и горению. Также предусматривается и дополнительная гидроизоляция материала, для нее довольно часто применяются мастики на битумной основе.

Столбчатый фундамент из кирпича

Следующим типом становится обустройство опорных столбов из кирпича. В частности, широкое применение находит кирпич-железняк.

Из такого материала обустраиваются незаглубленные и мелкозагрлубленные фундаменты, которые эксплуатируются при возведении легких зданий на грунтах твердых пород. Обязательным условием становится выполнение столбов шириной не менее 38 сантиметров (сам столбик выполняется квадратной формы).

Бетонные армированные столбы

Такой вариант становится наиболее распространенным при обустройстве столбчатого фундамента, что обуславливается его надежностью. При рассмотрении типа таких столбов, следует отметить, что они могут представлять собой как монолитные конструкции, так и выполнятся из уже подготовленных бетонных блоков. Ширина такого столба обустраивается не менее 40 сантиметров.

Трубные столбы

И последним вариантом становятся столбы, выполненные из металлических или асбестоцементных труб. В большей части сами трубы в данной ситуации играют роль несъёмной опалубки. Поскольку внутренняя часть армируется, после чего заливается бетоном.

Глубина заложения столбчатого фундамента

Сам расчет глубины заложения зависит непосредственно от типа почвы, кроме то и уровня ее промерзания. Таким образом можно разделить ее на два вида:

1. Мелкозаглубленный, глубина заложения которого составляет 40 сантиметров.
2. Заглубленный, который погружается в почву на 20-25 сантиметров ниже уровня промерзания.

Следует заметить тот факт, что заглубленный фундамент довольно часто используется в местности, где уровень промерзания грунта достигает двух метров, поскольку предусмотрение других типов фундаментов в данной ситуации не представляется возможной. В таком случае стандартным образом обустраивается столбчатый фундамент с заложением на 15-25 сантиметров ниже уровня промерзания.

При этом следует учитывать и оптимальное расстояние между опорами, которое также зависит от особенностей грунта, и составляет от одного до двух с половиной метров.

Ростверк

Рассматривая обустройства ростверка, которое проводится после полноценного устройства опор, в случае с использованием бетона, то строга через месяц, после завершения работ по заливанию. Следует отметить что используется для него или деревянные брусы, или же металлические, которые в последующем будут выступать как закладной винец.

Довольно часто в последнее время встречается и монолитный бетонный ростверк, который заливается поверх столбов в деревянную опалубку.

Сам по себе ростверк столбчатого фундамента можетбыть двух типов:

1. Низкий, т.е. располагаться непосредственно на грунте.
2. Высокий, который выступает над уровнем земли минимум на 35 сантиметров.

Обустройство подвальных помещений

Также довольно важным фактором становится, в свою очередь недостатком становится отсутствие возможности обустройства подвальных помещений. В некоторых отдельных случаях предусматриваются забирки между столбами для организации ограждения пространства. Выполняются они из кирпича, при это довольно важным условием становится отсутствие соединения с несущими конструкциями, во избежание повреждения их целостности.

Также необходимо обустраивать качественную изоляцию и вентиляцию, для проветривания подвального помещения. Но такое выполнение возможно только в индивидуальных случаях, поскольку довольно часто возведения строений на такого типа фундаменте проводится с поднятием постройки на высоту 1-2 метра.

Расчет столбчатого фундамента, схемы и чертежи

Первоначально необходимо провести полноценный расчет и составить проектную документацию. Лучшим решением будет не делать этого самому, а доверить данный вопрос специалистам.

Примерная схема столбчатого фундамента выглядит следующим образом:

Изначально проводится полноценный расчет фундамента, который в конечном итоге позволит высчитать количество необходимых столбов, их размеры, глубину, а также места установки.

Для получения максимально точных данных понадобиться полноценно исследовать грунт, узнав его тип, уровень промерзания и прочие его характеристики. В случае проведения подобного расчета самостоятельно, рекомендуется использовать онлайн калькуляторы.

Все данные, полученные во время проведения исследования и расчетов, заносятся в проектную документацию.

Итак, пришло время рассмотреть непосредственно технологии возведения столбчатого фундамента

Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

1. Проведение земляных работ.
2. Возведение столбов фундамента.
3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка.

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Столбчатый фундамент своими руками: видео-инструкция

Заключение

Следует в первую очередь отметить значительную экономию при возведении фундамента такого типа. Поскольку вы сможете за несколько дней выполнить его самостоятельно, на что понадобиться меньше материалов, чем при возведении других типов фундаментов. Кроме того, нет необходимости нанимать строительные бригады.

Небольшой совет, постройку лучше закончить до начала морозов, или же предусматривать бетонные плиты, поскольку оставлять фундамент на зиму ненагруженным недопустимо. Это может повлечь за собой выталкивание столбов из грунта, в следствии чего, фундамент необходимо будет полностью переделывать.

Что касается построек, то такого типа фундамент подойдет для постройки гаражей, террас, небольших и легких домов. На этом все, также вы можете ознакомиться с технологией возведения других фундаментов, и разобраться с их видами в других наших статьях.

В статье мы рассмотрим столбчатый фундамент дома, опишем столбчато ленточный фундамент (столбчатый фундамент с ростверком). Расскажем в каких случаях наиболее применимо возведение столбчатого фундамента. Отдельными частями описаны устройство столбчатого фундамента, рекомендации и ошибки при установке столбчатого фундамента.

Общие сведения о столбчатых фундаментах.

Этапы подготовки и технология изготовления столбчатого фундамента и ленточного фундамента во многом схожи. Поэтому общие положения характерные для изготовления фундаментов (оценка грунтов, глубины промерзания, наличия грунтовых вод и коммуникаций, подготовительные работы, установка опалубки, заливка бетона, возможные ошибки при проектировании и возведении) в данной статье повторять не целесообразно. Для ознакомления с ними достаточно обратиться к статье .

Наряду с обзором всех вариантов столбчатых фундаментов остановимся на фундаментах из сборных бетонных и железобетонных блоков.

Столбчатый фундамент представляет собой систему столбов расположенных по углам и в местах пересечения стен, а также под тяжелыми и несущими простенками, балками и другими местами сосредоточенной нагрузки здания. Для создания условий совместной работы столбов, как единой конструкции, и повышения устойчивости столбчатых фундаментов, для избежания их горизонтального смещения и опрокидывания, а также для устройства опорной части цоколя между столбами делают ростверк (обвязочные балки, рандбалки).

Основной тип столбчатых фундаментов, применяемый в массовом строительстве, - это монолитные железобетонные фундаменты.

Как правило, расстояние между столбами составляет 1,5-2,5 м, но может быть и больше.

При расстоянии между столбами 1,5-2,5 м. Ростверк представляет собой рядовую армированную перемычку. При этом нельзя связывать в единое конструктивное решение пристраиваемые террасу, веранду, крыльцо. Эти помещения должны иметь собственный фундамент, то есть должны быть разделены деформационным швом, так как нагрузка от крыльца не сравнима с нагрузкой от стен дома, соответсвенно и осадка у них будет разной.

Подробнее о устройстве такого шва можно прочесть в теме .

При расстоянии между столбами фундамента больше 2,5-3 м ростверк выполняют из более мощной, так называемой, рандбалки. Рандбалка выполняется в виде монолитной или сборной железобетонной балки. Также она может быть металлической (двутавр, швеллер, профиль).

• под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными);
• под кирпичные стены, когда требуется глубокое заложение (1,6-2,0 метра, т.е. на 20-30 см ниже глубины сезонного промерзания грунта) и ленточный фундамент неэкономичен;
• когда грунты в процессе эксплуатации здания обеспечивают осадку столбчатого фундамента (при равных давлениях столбов на грунт) значительно меньше чем у ленточного;
• когда необходимо максимально исключить отрицательное воздействие на фундамент морозного пучения, т.к. столбчатые фундаменты менее подвержены этому явлению.

а - сборно-монолитные при расположении грунтовых вод в момент производства работ ниже подошвы фундаментов;

б - сборные при любом расположении грунтовых вод;

1. сборный железобетонный опорный столб со стержневым арматурным каркасом;

2. то же, с сердечником из стальной трубы;

3. то же, со стержневым арматурным каркасом и оболочкой из асбестоцементной трубы;

4. то же, с сердечником из стальной трубы и оболочкой из асбестоцементной трубы;

5. сборный опорный столб из стальной трубы;

6. засыпка вынутым грунтом;

7. опорная плита из монолитного железобетона;

8. опорная плита сборного железобетонного фундамента;

9. песчаная подушка.

Рассмотрим несколько моментов в пользу применения столбчатого фундамента:

• Если стоимость фундаментов других типов составляет 15-30 % от стоимости всего дома, то стоимость столбчатого фундамента составят не более 15-18 %.
• Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных.
• Столбчатые фундаменты имеют еще одно положительное качество, которое заключается в том, что грунты основания под отдельно стоящими опорами работают лучше, чем под сплошными ленточными, вследствие чего и осадка под ними при равных давлениях на грунт значительно меньше, чем у ленточных. Снижение величины осадки дает возможность соответственно повысить давление на грунт на 20-25 % и, следовательно, уменьшить общую площадь фундамента.
• Самыми опасными силами, действующими на фундамент малоэтажных индивидуальных домов, являются силы морозного пучения. Поэтому почти все приводимые варианты устройства фундаментов рассматриваются с точки зрения их строительства на пучинистых грунтах. Принято считать, что при строительстве на пучинистых грунтах глубина заложения фундаментов должна быть ниже расчетной глубины сезонного промерзания. Однако для малонагруженных фундаментов небольших домов силы пучения обычно превосходят суммарную нагрузку от дома, действующую на фундамент, вследствие чего и происходят различного рода деформации.

Поэтому при строительстве на пучинистых грунтах домов без подвалов лучше сооружать малозаглубленные или незаглубленные фундаменты. Поясним их отличия.

1. Малозаглубленными считают фундаменты с глубиной заложения 0,5-0,7 нормативной глубины промерзания. Например, при нормативной глубине промерзания 140 см глубина малозаглубленного фундамента составит 140x0,5=70 см.
2. Незаглубленные фундаменты - считаются такие фундаменты, глубина заложения которых составляет 40-50 см, и составляет в среднем половину или треть глубины промерзания.

При большой глубине промерзания в пучинистых грунтах эффективны анкерные столбчатые железобетонные монолитные либо сборные фундаменты. На такие фундаменты незначительно влияние сил морозного пучения, действующих на боковую поверхность, так как столбы выполняют с минимальным поперечным сечением. Если фундамент возводят из камня, кирпича, мелких блоков, монолитного бетона без армирования, его стены необходимо делать сужающимися кверху, это позволит сэкономить материал и равномерно распределить нагрузку от стен.

Дополнительными мерами уменьшения влияния сил морозного пучения могут быть: покрытие боковых поверхностей фундамента материалами, уменьшающими трение грунта, такими материалами служат битумная мастика, пластические смазки (синтетический солидол “С”, ЦИАТИМ-201, БАМ-3, БАМ-4), кремнийорганические соединения, эпоксидные смолы, фураново-эпоксидная композиция, полимерные пленки а также утепление поверхностного слоя грунта вокруг фундамента. Целесообразность и варианты такого утепления изложены в вопросе .

Условия, при которых столбчатые фундаменты применять не рекомендуется:

• в горизонтально подвижных грунтах и слабых грунтах, так как их конструкции присуща недостаточная устойчивостью к опрокидыванию. Для погашения бокового сдвига требуется жесткий железобетонный ростверк (его устройство сведет на нет экономию средств на разнице между столбчатым и ленточным).
• Ограничено их применение на слабонесущих грунтах (торф, просадочные породы, водонасыщенные глинистые и др.) и при строительстве домов с тяжелыми стенами (массивные кирпичные толщиною более 510 мм, железобетонные типовые плиты и блоки);
• Если у Вас ограничены финансовые возможности или временной период по устройству цоколя. Если при ленточном фундаменте цоколь образуется как будто сам собой, то при столбчатом заполнение пространства между столбами стеной (забирка) - сложное и трудоемкое занятие;
• Не рекомендуется устраивать столбчатые фундаменты также в зонах с резким перепадом высот (перепад высот на участке под фундамент от 2,0 м и больше).

Рассмотрим, из каких материалов может выполняться солбчатый фундамент, в зависимости от конструкции дома (прежде всего его массы и этажности):

• Каменный фундамент делают из бутового камня или камня-плитняка средних размеров. Желательно подбирать камень одного размера, и чем он площе, тем лучше.
• Кирпичные фундаменты желательно делать из хорошо обожженного красного кирпича (черного цвета), лучше железняка. Плохо обожженный кирпич быстро разрушается.
• Бетонные фундаменты выполняются из тяжелого бетона марок В15-В25;
• Бутобетонные;
• Монолитные железобетонные (монолитный фундамент имеет повышенную прочность, обладает самым высоким сроком эксплуатации - до 150 лет);
• Готовые сборные бетонные и железобетонные блоки. При сборном варианте столбы изготовляются отдельно и монтируются во время установки.
• асбестоцементные или металлические трубы, заполненные бетонной смесью.

• бетон и бутобетон - 400 мм;
• каменная кладка - 600 мм;
• кирпичная кладка выше уровня земли - 380 мм, а при перевязке с забиркой - 250 мм;
• из бута - 400 мм;

Фотография столбчатого фундамента для небольшого частного (дачного) дома.

Сведения о глубине закладки опор столбчатого фундамента

Необходимо обратить внимание на три основных момента при определении глубины закладки столбчатого фундамента:

• глубина промерзания почвы в вашем районе, в котором осуществляется строительство дома;(Лучший вариант это заложить столбы ниже глубины промерзания грунта, таким образом исключить деформации фундамента). .
• определение вида и состава грунта (Неподвижный грунт или подвижный, глинистый или песчаный. Наилучшим грунтом может служить песок, так как вода уходит через него моментально и он обладает высокой несущей способностью, на илистых и торфянях грунтах строить нельзя, необходимо устраивать частичную или полную замену грунта на песчаный);
• уровень расположения грунтовых вод (есть ли поблизости водоем, речка, если есть это свидетельствует о наличие высокого уровня грунтовых вод, необходимо делать гидроизоляцию или дренаж)

Эти факторы должны обязательно учитываться в заказанном Вами проекте дома.

Так же при расчете глубины закладки фундамента проектировщику следует учитывать не только природные влияния на фундамент, но и следующие показатели:

• вес будущего дома;
• вес опор фундамента;
• вес мебели в доме и количество людей, которые будут проживать в данном доме;
• сезонные, временные нагрузки (снег).

Желательно обратиться к проектировщику, который обладает всеми необходимыми данными для проведения подобных расчетов (уровень грунтовых вод в вашей местности, глубина промерзания, структура грунта и т.п.). Ценность участия проектировщика в процессе проектирования заключается в том, что он посчитает глубину заложения фундамента с абсолютной точностью (без лишнего запаса по глубине). Это позволит Вам получить экономию строительных материалов, финансовых средств без ущерба для качества и безопасности дома.

Устройство столбчатого фундамента

В данном разделе мы рассмотрим технологию строительства монолитного железобетонного столбчатого фундамента как наиболее распространенного вида в частном строительстве.

1. Подготовительные работы

Работу надо начинать с очистки строительной площадки. Для этого надо срезать растительный слой, желательно не менее 2,0-5,0 метров в каждую сторону от планируемого расположения фундамента. Толщина его составляет 10-30 см, и под основание фундамента он не пригоден. Этот грунт нужно срезать и переносить в огород или сад.

Если под срезанным слоем грунт состоит из песка вперемешку с мелким камнем (гравелистый песок, песок крупной или средней зернистости), то он используются в качестве основания фундамента вне зависимости от влажности, уровня грунтовых вод или глубины промерзания.

Если встречаются глинистые грунты (глины, суглинки, супеси), то необходимо устройство песчанно-гравийной подушки. Толщина подушки зависит от геологических характеристик грунтов.

Если под срезанным слоем Вы обнаружите торфяные или илистые грунты, то необходимо проведение полной замены основания, в таком случае нужна консультация геолога по составу и устройству искусственного основания.

Со строительной площадки убирается мусор и все посторонних предметы.

После того как строительная площадка очищена, производят ее горизонтальную планировку. Снимаются бугры, подсыпается грунт в имеющиеся ямы. Контроль горизонтальности участка осуществляют уровнем, который устанавливают на 2-2,5 метровую ровную доску или рейку. Подготовка заканчивается завозкой и складированием строительных материалов на участок.

2. Разбивка фундамента

Разбивка плана дома на участке состоит в том, что с чертежей переносят на земельный участок и закрепляют оси и основные размеры фундамента.

Перед разбивкой фундамента дома по его периметру устанавливают столбы (обноску), на расстоянии 1-2 м от здания. К столбам со стороны будущих стен дома и параллельно им прибивают по уровню деревянные доски или рейки, на которых отмечают размеры отдельных деталей котлована (траншей и ям) и самого фундамента и будущих стен. Точность разбивки осевых линий контролируется точным измерением расстояний рулеткой. Обязательно надо проверить углы прямоугольного или квадратного фундамента, они должны быть строго прямыми под 90 градусов. Обязательно проверьте теодолитом отметку низа траншеи, по крайней мере, по углам дома и в точках пересечения лент. Она должна соответствовать проектной (то есть если Вы решили заглублять фундаменты на 1,4 м, то низ траншеи должен быть на 1,4 м ниже отметки нуля дома).

Проверьте правильность выноски осей, их пересечения, углы должны быть строго такими, как на плане дома.

Как уже говорилось выше, столбы должны быть под каждым перекрестием стен.

Подушка обильно поливается водой и трамбуется, ручной трамбовкой. Для того чтобы из заливаемого бетона не ушла вода, на подушку укладывается полиэтилен или рубероид.

4. Установка опалубки

Для изготовления опалубки применяют струганные с одной стороны (струганная часть устанавливается лицом к бетону) доски любых пород дерева, толщиной 25…40 мм и шириной 120…150 мм. Пиломатериалы для опалубки должны иметь влажность до 25 %. Широкие доски для опалубки, как правило, не годятся, так как при их монтаже появляются щели. Можно также использовать древесно-стружечные плиты, металлические конструкции, водоупорную клееную фанеру.

Деревянная опалубка предпочтительнее, чем металлическая, так как она легче и имеет меньшую силу сцепления с бетоном. К недостаткам деревянной опалубки надо отнести возможность ее деформации, гигроскопичность. Опалубку устанавливают вплотную к стенам ямы, строго перпендикулярно подошве фундамента, проверяя это отвесом.

В отдельных случаях, если стенки ямы сухие и не обваливаются, бетон можно заливать без опалубки. При этом по периметру прокладывают полиэтилен, чтобы вода не ушла из бетона.

Также в виде опалубки можно применить асбестовые, керамические, железные трубы. В зависимости от конструкции здания могут применяться трубы с внутренним диаметром от 100 мм и больше. Бетон заливается непосредственно в трубы, и они остаются в земле вместе с фундаментом.

При монтаже деревянной опалубки, необходимо помнить, что доски должны быть сырыми, для чего их хорошо смачивают. В противном случае (сухие доски) будут впитывать воду, что отрицательно сказывается на прочностных свойствах бетона.

Если имеется возможность использовать готовые щитовые опалубки то это плюс. Такие опалубки имеют большое количество вариантов их установки, что весьма удобно при сооружении фундаментов с большим количеством углов. Щиты инвентарной опалубки бывают жесткими и гибкими, длина их может от 0,5 до 3 м.

5. Установка арматуры

Столбы армируются продольной арматурой диаметром 10-12 мм с обязательным устройством, через 20-25 см хомутов диаметром 6 мм Устанавливаются они вертикально и обхватывается хомутами или отожженной проволокой чтоб исключить их расхождение в бок. Желательно обеспечить выход арматуры над верхом фундамента (как показано на рисунке) на 10-20 см, чтобы потом к ним можно было приварить арматуру монолитного ростверка.

Фотография армирования столбчатого фундамента.

6. Подача бетона

Тут все также как и в ленточных фундаментах, бетон укладывают слоями 20-30 см с вибрированием ручными вибраторами.

Фотография подачи бетона в опалубку столба.

7. Устройство ростверка

Ростверк может быть выполнен в виде монолитной или сборной железобетонной рандбалки.

После окончания устройства столбчатых фундаментов проверяют отметки верха столбов и при необходимости выравнивают цементным раствором состава 1:2. После этого приступают к устройству сборного, сборно-монолитного или монолитного железобетонного пояса (ростверка).

Устройство монолитного пояса обеспечит надлежащую продольную жесткость и устойчивость фундамента. До начала устройства пояса необходимо сборные перемычки надежно соединить между собой. Для этого монтажные петли крест-накрест связывают проволочной скруткой или соединяют с помощью сварки обрезки арматуры диаметром 8-10 мм. Затем по верху перемычек устраивают опалубку и устанавливают арматурный каркас, укладывают бетонную смесь М200.

Фотография устройства ростверка столбчатого фундамента.

Поверхность бетона выравнивают и закрывают любым гидроизоляционным материалом для предохранения от атмосферных воздействий. После набора прочности и устройства гидроизоляции можно приступать к монтажу плит перекрытий.

8. Устройство забирки

При устройстве столбчатых фундаментов для утепления подпольного пространства и предохранения его от мусора, снега, влаги, пыли, холодного воздух и т.п. устраивается забирка, ограждающая стенка между столбами. Забирка может быть выполнена из различных материалов, чаще всего из камня или кирпича.

Для устройства забирки между опорами столбчатого фундамента необходимо сделать бетонную стяжку, которая будет служить для нее основанием. Бетонная стяжка не имеет заглубления, кладется на песчаную подушку, которая имеет заглубление от 15 до 20 см. Для устройства бетонной стяжки вам потребуется опалубка и каркас из арматуры, для исключения возможного разрыва стяжки из-за подвижек грунта.

Укладывают забирку на бетонную стяжку. Как и в цоколе, в забирке делают технологические окна для подвода различных коммуникаций. С опорами забирку не связывают, так как неравномерная осадка может привести к образованию трещин.

Высота забирки должна быть не менее 40 см. От высоты забирки зависит степень воздействия влаги на стены дома, чем выше забирка, тем меньше воздействие влаги на стены дома. Так же дом с низким цоколем выглядит приземистым, визуально может показаться, что такой дом не имеет фундамента и построен прямо на земле, а вот дома с высоким цоколем выглядят куда более привлекательными и надежными. В таком случае, высота опор должна соответствовать высоте цоколя. Более подробно об устройстве цоколя можно ознакомиться в статье

9. Гидроизоляция фундамента

Гидроизоляцию фундамента можно произвести одним из следующих способов:

• на верхнюю часть опор и забирки наносите слой битума. На этот слой укладываете полосу рубероида и вновь наносите слой битума, после чего укладываете еще одну полосу рубероида;
• на верхнюю часть опор и забирки, наносите слой раствора цемента, в котором соотношение цемента к песку идет в пропорции 1:2. После того, как вы выровняли раствор, посыпьте его поверху сухим цементом - толщина слоя от 2 мм до 3 мм. Дав цементу «схватиться», укладываете полосу рулонного материала (рубероид или толь).

Как выполнить такую гидроизоляцию, и какими материалами, можно прочесть в статье .

Важные моменты при строительстве столбчатого фундамента

• При устройстве фундаментов на пучинистых грунтах необходимо иметь четкое представление о том, что строительство дома и ввод его в эксплуатацию должны осуществляться в один строительный сезон. Фундаменты, возведенные на пучинистых грунтах и оставленные на зимнее время без нагрузки (без стен, перекрытий и крыш), могут деформироваться. Это справедливо для всех видов фундаментов, но особо важно для столбчатых, так как каждый столб ведет себя как отдельные фундамент (из-за отсутствия единого жесткого остова в отличии от ленточного или плитного). Осадку каждый столб дает свою, что в дальнейшем (после морозов - весной) может усложнить устройство ростверка и стен.
• Непредвиденные деформации могут произойти и в том случае, когда построенный дом в зимнее время не эксплуатируется и не отапливается, а глубина заложения фундамента была рассчитана на тепловой режим отапливаемого дома. Благоприятным временным периодом закладки фундамента считается, тот отрезок времени, когда почва «отошла» от мороза и грунтовые воды сошли на нижние пласты. Это могут быть летние месяцы и начало осени.
• В том случае если вы сделали опоры столбчатого фундамента из монолитного бетона, то тут следует знать, что «готовность» бетона достигается по истечении 30 дней. Весь период «созревания» на бетонные опоры не следует делать никаких нагрузок, а так же стоит позаботиться о том, чтобы верхний слой бетона не пересыхал. Для этого вы можете укрыть его пленкой или рубероидом. Для равномерного схватывания бетона, время от времени опоры следует смачивать водой (два или три раза в неделю, это зависит от погодных условий).
• Для приготовления бетона, вам лучше всего использовать цемент марки М400. Для наполнителя бетона можно использовать мелкий гравий и крупнозернистый песок.

  Пример расчета компонентов для приготовления бетонной смеси:

  • цемент 20 кг;
  • песок 50-55 кг;
  • гравий* (щебень) 80-85 кг.
  Вода добавляется из расчета, чтобы бетонную смесь можно было легко укладывать - но не заливать!
• Если состав бетонной смеси будет слишком жидким или же наоборот слишком густым, то прочность бетонной конструкции снижается на 25% от прочности такой же конструкции, при изготовлении которой были выдержаны все требования пропорциональности компонентов.

Какие ошибки могут возникнуть при закладке фундамента и как их избежать

Многие застройщики, решившиеся самостоятельно построить дом, часто допускают ряд ошибок при закладке фундамента, которые приводят к различной степени повреждений фундамента и стен дома. Эти ошибки можно систематизировать следующим образом:

1. Коварным дефектом фундамента, является неравномерность его проседания. Это может возникнуть по ряду причин, к которым можно отнести:
   • не правильно выполнен расчет глубины закладки фундамента;
   • опоры имеют разную величину заглубления.
   • Нагрузка на опоры фундамента неравномерна.

   Для исключения подобного явления, надо выполнить точный расчет планомерного распределения нагрузки на фундамент. Не забывайте учесть нагрузку на фундамент при надстройке второго уровня дома (например, возведения мансарды);

2. Использовался материал низкого качества - не та марка цемента, песок который содержал примесь глины и т.д. Или материал, например цемент, имеет длительный срок хранения (надо напомнить, что при хранении полгода его марка снижается на 25 %, а при хранении год и более на 35-50 %);
3. Не правильно произведена оценка несущих свойств грунта.

   Избежать этих ошибок поможет правильно выполненный проект специалистами и постоянный контроль строительства Вами или независимым экспертом.

Ориентировочная стоимость столбчатого фундамента

Примечание от редакции: Цены в данной статье приведены на май 2009г. Будьте внимательны.

Стоимость столбчатого фундамента определяется технологией укладки фундамента и глубиной его заложения и состоит из следующих составляющих:

Цены на укладку фундамента:

• устройство песчаного основания толщиной 100 мм - 80-100 грн/м2 (или 10-13 дол. США);
• устройство основания из щебня (в зависимости от фракции) - 80-100 грн/м2 (или 10-13 дол. США);
• устройство бетонной подготовки (при толщине 10 см);- 100-120 грн/м3 (или 13-16 дол.США);
• укладка железо- бетонных подушек или блоков - 160-180 грн/шт (или 21-24 дол США);
• устройство монолитных железо-бетонных стен фундаментов - 1300-1500 грн/м3 (или 179-198 дол.США).

Цены на кладочные работы:

• бутовая фундаментная кладка- 300 грн/м3 (или 40 дол.США);
• кладка столбов кирпичных - 250 грн/м3 (или 33 дол.США);
• стены - 600 грн/м3 (или 80 дол.США).

Цены на устройство перекрытий:

• устройство монолитного железобетонного перекрытия (опалубка, армирование, бетонирование) - 1300-1500 грн/м3 (или 170-198 дол.США).

Взаимоотношения подрядчика и заказчика.

Не лишним будет напомнить, что если строительством дома будет заниматься строительная организация (подрядчик) то отношения между вами должны строиться только на договорной основе.

Договор строительного подряда - основной документ взаимоотношений, в котором оговариваются условия сотрудничества, стоимость работ, сроки начала и окончания строительства и др.

Смета является неотъемлемой частью Договора строительного подряда. В ней расписываются все виды и стоимости работ и материалов.

План-график выполнения работ должен предусматривать сроки выполнения работ и сроки оплаты этапов работ.

Договор также должен предусматривать проектные документы: архитектурный проект объекта, конструктивные разделы проекта и другие документы, необходимые для строительства.

Обзор видов фундамента для дома читайте в статье .
