Виды труб для водопровода и их технические характеристики

Чтобы грамотно спроектировать и устроить систему водоснабжения, требуется тщательно исследовать различные виды водопроводных труб, сравнив их технические, эксплуатационные и эстетические характеристики. При этом выбор типа трубы будет зависеть от ее назначения: либо планируется внутренняя система подачи воды и отведения (канализации), либо необходим монтаж наружных коммуникаций. Вариантов достаточно много, поэтому стоит рассмотреть этот вопрос детально, чтобы избежать ненужных ошибок и лишних затрат.

Трубы для водопровода.

Основные характеристики водопроводных труб

В первую очередь следует учесть типы сетей водоснабжения и водоотведения (канализационные системы). Они подразделяются на:

• наружные сети,
• внутренние сети.

В обоих вариантах применяются напорные трубы, рассчитанные на то, что по ним будет подаваться горячая и холодная вода под соответствующим давлением.

Соединение труб производится на специальном паяльном аппарате.

К основным эксплуатационным характеристикам водонапорных труб относятся следующие параметры:

• коррозионная стойкость;
• химическая стойкость;
• срок эксплуатации;
• устойчивость к различным температурным режимам работы;
• пропускная способность.

Классификация водопроводных труб по материалу

Все трубы для подачи и отведения воды делятся на три основных класса:

1. Металлические трубы (чугунные, стальные, медные).
2. Полимерные трубы (пластик).
3. Металлопластиковые трубы (полимерные материалы комбинируются с металлом).

Каждый вид обладает своими преимуществами и своими недостатками, обусловленными физическими свойствами материала.

Трубы из металла

Виды труб для водопровода из пластика имеют большой срок службы.

1. Чугунный водопровод. Коммуникации из чугуна из-за хрупкости этого материала требуют особой осторожности при монтаже и транспортировке. Соединение и подгонка по размеру представляют серьезную трудность для монтажников. Хотя, по сравнению с водопроводами, изготовленными из стали, чугунные трубы служат дольше (по некоторым оценкам до 80 лет) и не так сильно «зарастают» изнутри, постепенно применение чугуна в устройстве водонапорных систем сокращается.
2. Стальные . Недостатком этого типа трубы считается ее небольшой срок службы – примерно 20 лет. Низкая коррозионная устойчивость с течением времени приводит к образованию внутри трубы ржавчины, которая существенно ухудшает качество питьевой воды, подаваемой в системе. Сниженная проходимость коммуникаций отрицательно влияет на затраты по подаче воды потребителю. В сравнении с Европой, стоимость подачи воды в нашей стране выше в 1,5 раза. Коррозия металла влечет за собой аварии и поломки в процессе использования стальных систем. Стоит отметить также высокую трудоемкость при монтаже и замене участков стального водопровода. Метод соединения таких труб – либо резьбовые переходники, либо сварочные соединения. Все это увеличивает затраты времени и стоимость работ по установке и обслуживанию таких систем, однако следует отдать должное высокой прочности и относительно низкой стоимости (по сравнению с медью) такого типа труб.
3. Медные трубы. Используются, как правило, только внутри помещений из-за высокой стоимости и специфики соединений. Такой тип трубы плохо совместим с оцинкованными стальными изделиями, а это усложняет их замену или ремонт (требуется помощь профессионала). Тем не менее долговечность медных водопроводов превосходит все другие металлические системы (эксплуатация без протеканий возможна целое столетие). У этого материала необычайно гладкая внутренняя поверхность и, как следствие, нет коррозионного «зарастания» и снижения пропускной способности. Отсутствие коррозии сохраняет чистой питьевую воду и делает такой вид трубы весьма популярным при установке систем как горячего и холодного водоснабжения, так и отопительных систем.

Трубы из полимерных материалов

Такие трубы на сегодняшний день наиболее часто применяются в системах водоснабжения во всем мире. Чем обусловлена такая популярность? Рассмотрим основные преимущества этих видов труб:

• срок службы очень продолжительный (пластик не разрушается столетиями);
• гладкая внутренняя поверхность не способствует «зарастанию»;
• низкая звукопроводимость пластика уменьшает характерный для водопроводов шум;
• качество воды не ухудшается, потому что отсутствует коррозия;
• материал легкий, поэтому транспортировка и монтажные работы имеют низкую себестоимость (сборка осуществляется методом простой резки и последующего соединения при помощи пайки или фитингов);
• высокая прочность;
• низкая стоимость самих труб;
• эти достоинства побуждают специалистов охотно проектировать сети с полимерными типами труб;
• справедливости ради стоит отметить некоторые недостатки, которыми обладают виды из полимерных материалов:
• при увеличении температуры наблюдается повышенный коэффициент изменения в размерах изделия;
• диффузия (проникновение) кислорода через стенки труб, влияющие на качество эксплуатации.

Разновидности полимерных труб

Соединение труб должно быть максимально герметичным.

1. Поливинилхлоридная (ПВХ) труба – используется как для внутренних коммуникаций, так и для наружных. Экономичный вариант, обусловленный низкой себестоимостью изделий.
2. Труба из полипропилена – широко используется не только для водопроводных систем, но и для канализации, отопления, полива.
3. Полиэтиленовые трубы – применяют в сейсмически активных зонах (например, в Японии), потому что полиэтилен очень эластичный и может растягиваться до 7% своего объема, не разрушаясь. Это же свойство делает незаменимыми в условиях низких температур и при гидроударах.
4. Трубы из сшитого полиэтилена (РЕХ) – применяется полиэтилен, изготовленный под воздействием высокого давления. Материал имеет улучшенные характеристики по устойчивости к высоким температурам и нагрузкам. Используется в горячем водоснабжении и в отоплении (в том числе для «теплых» полов).

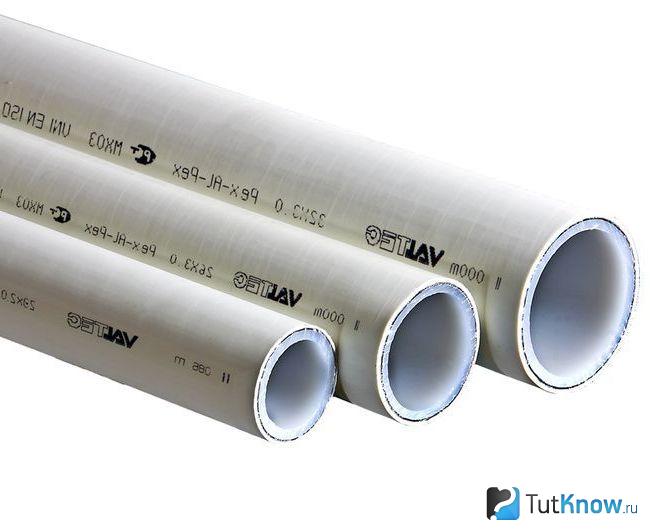

Трубы металлопластиковые (РЕХ-AL-РЕХ)

Эта разновидность труб все чаще находит применение, так как, благодаря армированию обычной полиэтиленовой трубы алюминием, значительно улучшается его защита от диффузии, устойчивость к высокому давлению (10 бар), высокой температуре (до 95°) и деформации.

Хотя у этого вида стоимость несколько выше, чем у обычных пластиковых труб, но качественные характеристики делают эти изделия незаменимыми при возведении открытых систем.

На сегодняшний день пластиковые трубы используются практически повсеместно при . Такие трубы в 3-10 раз легче чем их металлические аналоги, они имеют высокую устойчивость к различным агрессивным средам и коррозии, эластичны, имеют очень низкую теплопроводность… Можно перечислять ещё массу преимуществ пластиковых труб перед металлическими, но даже вышеперечисленных вполне достаточно для того, чтобы можно было говорить про них как про лучшие составляющие современных водопроводных систем.

На сегодняшний день существует три вида :

• Полипропиленовые трубы;
• Полиэтиленовые трубы;
• Трубы из поливинилхлорида.

Все они различаются по своим функциональным особенностям и каждый из этих видов предназначен для определенных работ, несмотря на свою внешнюю схожесть. Рассмотрим подробнее, что представляет собой каждый вид пластиковых водопроводных труб.

Полипропиленовые трубы

Полипропилен — это очень прочный и надежный материал. Выпускается три разных типа труб из этого материала, каждый из которых рассчитан на определенное рабочее давление. Существуют трубы на 10, 16 и 20 атмосфер, а также водопроводные трубы из армированного полипропилена с улучшенными физическими и теплопроводящими свойствами.

У полипропиленовых труб есть масса преимуществ:

• Долговечность. Срок эксплуатации труб составляет не менее 50 лет.
• Низкая теплопроводность. Благодаря данному преимуществу трубы можно использовать для передачи даже в больших водопроводных системах.
• Повышенная стойкость к температурам. Большинство труб выдерживают температуры до 75 градусов Цельсия и способны выдержать кратковременное повышение температуры до 95 градусов.
• Удобство использования и монтажа. Трубы из полипропилена очень легко монтировать. Благодаря этому, даже у людей без специальных навыков существует возможность самостоятельной установки водопроводных труб из полипропилена.
• Малый вес и экологическая чистота материала.

Ассортимент диаметров колеблется в пределах 16-125 мм. Для соединения труб используется простая технология спайки и только в случае с трубами, диаметр которых более 65 мм используется специальная технология сварки.

При измерении полипропиленовых труб считается только внешний диаметр, в отличие от металлических труб. Следует учитывать этот факт при дальнейших замерах и покупке материалов.

Полипропиленовые водопроводные трубы обладают повышенной износостойкостью и устойчивостью к сгибанию. Однако они не такие гибкие, как трубы из полиэтилена, поэтому при конструировании напольных систем отопления их не получится согнуть до минимальных радиусов. Трубы из полипропилена используются, как правило, для создания систем холодного и или для водоотведения.

Полиэтиленовые трубы

Благодаря свойствам полиэтилена, трубы из этого материала обладают повышенной износостойкостью, надежностью, долговечностью и не подвержены адгезии. Помимо этого, их очень легко сваривать и они имеют высокие морозостойкие характеристики. Благодаря этому, водопроводные полиэтиленовые трубы используются для создания систем любого назначения, в том числе и для хозяйственных или .

Полиэтиленовые водопроводные трубы выпускаются в двух вариантах: или отрезками по 12 метров, или большими бухтами по 100 метров. Поскольку такие трубы выпускаются в больших размерах, нежели металлические, то при монтаже водопроводной системы количество стыков на определенном участке уменьшается в несколько раз, что в свою очередь позволяет уменьшить возможное количество аварийных ситуаций.

Благодаря изменению процесса полимеризации (изменению температуры и давления процесса), получают несколько разновидностей полиэтиленовых труб:

• Трубы из полиэтилена высокого давления;
• Трубы из полиэтилена среднего давления;
• Трубы из полиэтилена низкого давления.

Первый вариант водопроводных труб отличается повышенной гибкостью и их не более 160 мм. Трубы из полиэтилена низкого давления отличаются повышенным интервалом плавления, высокой стойкостью к агрессивным химическим средам, но при этом имеют низкую ударопрочность. Последний вариант водопроводных труб выпускают во всевозможных размерах, а их диаметр может достигать 1200 мм.

Водопроводные трубы из сшитого полиэтилена имеют повышенные механические свойства и устойчивы к воздействию высоких температур. Благодаря особой технологии сшивки полиэтилена, трубы имеют высокие эксплуатационные характеристики, срок действия составляет не менее 50-70 лет, их практически невозможно подвергнуть механическим повреждениям.

Водопроводные трубы из сшитого полиэтилена лучше всего использовать при монтаже или горячего водоснабжения.

Трубы из поливинилхлорида (ПВХ)

Особой популярностью при монтаже водопроводных систем пользуются трубы из ПВХ. И это неудивительно, учитывая все их характеристики и особенности. Такие трубы недорого стоят, не подвергаются коррозии, очень легкие (благодаря чему их можно легко монтировать и транспортировать), не подвергаются воздействию высоких температур и обладают повышенной прочностью. Однако такие трубы имеют и свои недостатки: при температурах ниже 0 градусов они становятся очень хрупкими, а рабочая температура эксплуатации не должна превышать 45 градусов.

Одно из главных преимуществ водопроводных труб из ПВХ — противопожарная безопасность. Такие трубы практически сразу же затухают после воспламенения из-за содержания атомов хлора в составе поливинилхлорида. В рамках эксплуатационных характеристик трубы из ПВХ не растрескиваются даже спустя десятки лет использования и обладают повышенной химической стойкостью.

Трубы из непластифицированного ПВХ (а таких труб на рынке представлено подавляющее большинство) очень чувствительны к механическим повреждениям при низких температурах. Для изготовления и труб, которые в дальнейшем будут использоваться в системах отопления, применяется хлорированный ПВХ. Такие трубы, как правило, используются для водоотведения или водоснабжения. Линейное тепловое расширение труб из ХПВХ имеет крайне низкое значение, поэтому эффективнее всего такие трубы использовать при обустройстве стояков.

Определение размера труб и их стоимость

Прежде чем рассмотреть цены, необходимо обратить внимание на параметры водопроводных труб. Самый важный из всех параметров — это диаметр труб. Наиболее распространенные (и пользующиеся наибольшим спросом) трубы имеют диаметр 10 или 15 мм, что в дюймах обозначается как 3/8 или 1/2. Для того, чтобы сделать стояк из пластиковых водопроводных труб, используют диаметры 20 или 25 мм, что равно 3/4 или 1 дюйму соответственно.

Если необходимо измерить диаметр труб, то можно воспользоваться для этого штангенциркулем. После этого для определения более точных показателей необходимо заглянуть в таблицу соответствия диаметров пластиковых и металлических труб. Такую таблицу можно найти в Интернете.

В целом, стоимость пластиковых водопроводных труб зависит от производителя и диаметра. На современном рынке в большинстве представлены модели из Китая, России и Европы. Стоит заметить, что качество китайских труб редко уступает качеству европейских, вопреки распространенному мнению большинства людей. во всех регионах разные, но в среднем, цена на пластиковую трубу диаметром 20 мм будет составлять от 12 рублей за погонный метр, диаметром 40 мм — от 28-30 рублей и так далее. Учитывая все нюансы стоимости, конечная цена на пластиковые трубы получается очень маленькой.

Если вы планируете установку или ремонт водопровода в своём помещении, будь это квартира или летний домик, вам предварительно стоит узнать, какие типы и виды водопроводных труб существуют и что лучше всего подходит именно вам.

Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором .

Домовладельцы обычно ориентируются на три основных показателя:

• Технические характеристики труб для водопровода;
• Качество;
• Стоимость.

А если ремонт планируется производить самостоятельно, то надо учесть и такой фактор, как сложность монтажа и возможность приобрести оборудование, которое понадобится при ремонте.

Естественно, что каждому хочется создать в доме надежную водопроводную систему, которую в случае чего относительно несложно будет отремонтировать. Ведь от возникновения аварийной ситуации не застрахован никто, поэтому ремонт трубопровода не должен быть чрезмерно трудным и дорогим.

Итак, выбор, который имеется на сегодняшний день:

Водопроводные трубы из углеродистой стали сейчас являются пережитком прошлого. Тем не менее, они представлены на рынке, и имеют своего покупателя.

Хотя реализация этих труб в современных условиях - задача не простая, стальные трубы имеют ряд плюсов и минусов, о которых стоит упомянуть.

• механическая прочность;
• дешевизна;
• значительный ассортимент любой совместимой арматуры.

• подверженность коррозии;
• неизбежное сужение просвета труб на холодной воде, в результате чего регулярно надо разбирать и чистить водопровод;
• электропроводность, создает вероятность поражения током при неисправных электроприборах.
• недолгий срок службы - примерно 25 лет.
• кроме того, сталь взаимодействует с алюминием и медью.
• сложный монтаж: газовая или электросварка. Возможно вручную нарезать резьбу, что опять же очень трудоемко, или изготовить патрубки и сгоны на токарном станке.

Оцинковка — более рациональный выбор. Слой цинка на внешней и внутренней поверхности трубы не позволяет ей ржаветь и образовывать внутри наросты. Раньше, (да и много где сейчас) этот тип водопроводных труб активно использовался для изготовления систем отопления, хорошо переносят усиление напора воды - можно быть уверенным, что стояк не разорвет. Температурные скачки таким трубам тоже не страшны.

Такие трубы логично использовать там, где нужен большой запас прочности, велика вероятность скачков давления напора воды и резкого перепада температур.

• очень высокая прочность;
• защищенная цинком поверхность не ржавеет;
• хороший выбор арматуры для монтажа.

• довольно высокая цена;
• проводит электричество, что может быть небезопасно;
• резьбы соединений, снимающие слой цинка и доходящие до стали, ржавеют.
• Срок службы такого водопровода достигает 50 лет.

Хотя, в отличие от прошлого времени, когда оцинкованные трубы собирались только по резьбе и герметизировались пропитанным олифой или краской (чтобы не гнил) сантехническим льном, в настоящее время используются современные технологии сварки оцинкованных труб, которые позволяют сохранить слой цинка в местах сочленений и значительно упрощают процесс сборки. Но это опять же недешево.

Медные трубы.

Нашли свое широкое применение с богатых европейских и американских частных домов. Это самые дорогие и красивые трубы для водопровода. Но все их функциональные качества можно сейчас получить по гораздо более низкой цене, используя другие материалы.

Трубы из меди - с самым длительным сроком службы, могут прослужить 70-100 лет.

Достоинства:

• отсутствие коррозии, самый большой срок службы;
• эффектный внешний вид;
• большая амплитуда рабочих температур.

Недостатки:

• высокая цена;
• редкость в продаже как самих труб, так и подходящей для них арматуры;
• относительная сложность монтажа. Подразумевается дороговизна монтажного оборудования, которое зачастую просто отсутствует у специалистов по причине редкой надобности.
• слабая прочность. Медные трубы тонкостенны, и помять трубу, уменьшив просвет, можно очень легко - переносимой мебелью, неосторожными детскими играми.
• необходимость учитывать совместимость меди с другими материалами. Например - если вы делаете стыковку стального и медного трубопроводов, нельзя забывать, что стальная часть может находиться только до медной с учетом направления тока воды.

Металлопластик.

Сегодня на пике популярности, благодаря своей доступной цене и хорошим эксплуатационным качествам. Особенной популярностью пользуется этот вид водопроводных труб среди тех домовладельцев, которые планируют выполнять всю работу по монтажу самостоятельно. Монтаж труб из пластика достаточно легок, кроме того, не требуется приобретения дорогостоящего оборудования. Однако через пару сезонов соединения могут «заплакать». Пластиковая оболочка труб — и внешняя, и внутренняя — при высоких температурах легко деформируется, «течет».

Причина этому проста - после нескольких десятков циклов нагрева с комнатной температуры до 80-100 градусов Цельсия между фитингом и трубой появляются просветы, начинающие капать.

Достоинства:

• легкость монтажа;
• большой выбор соответствующей арматуры;
• отсутствие коррозии;
• материал внешней оболочки не проводит электричество.

Недостатки:

• соединения выдерживают ограниченное количество циклов нагрева, потом их нужно подтягивать;
• трубу из фитинга при сравнительно небольшом усилии можно вырвать.
• у металлопластика срок эксплуатации 25-30 лет.

Все же, такие водопроводные трубы — неплохой выбор. Может быть, оптимальный для водопровода на даче, где нет электричества для пайки, а незначительные утечки не так страшны. Но для всесезонного дома не самый лучший.

Больше всего подходят для монтажа водопровода для подачи холодной воды.

К их плюсам можно отнести:

• способность сохранять свою прочность даже при низких температурах. Даже если вода в такой трубе замерзнет, целостность трубопровода не будет нарушена.
• такие трубы - это лучший выбор для загородных домов и дач с непостоянным отоплением.
• трубы легко монтировать, они обладают небольшим весом и способны выдерживать немалые нагрузки.
• полиэтиленовые трубы около 50 лет не потребуют замены.

Следующим шагом на пути развития полиэтиленовых труб стали трубы из так называемого сшитого полиэтилена. Благодаря применению материала с большим числом связей между молекулами, такие трубы могут выдерживать высокие давления и температурные перепады, при этом обладая удивительной гибкостью и прочностью. Их можно использовать и для подачи горячей воды, напольного отопления (водяной теплый пол), низкотемпературного и радиаторного отопления.

Такой тип трубы - фаворит рынка на сегодняшний день. Прочные трубы , аккуратно монтирующаяся арматура, приличный внешний вид. Их соединяют сваркой с применением простого низкотемпературного паяльника. Получаются абсолютно герметичные, надежные швы. Правда, если что - то придется только резать. Однако процедура сварки настолько проста, что это не проблема. И хоть обычно сборка водопровода делается один раз, купите себе специальный паяльник для сварки полипропиленовых труб . Стоит он недорого, а в будущем очень даже вам пригодится. Кстати, полипропиленовые трубы послужат больше 30 лет.

Следует добавить, что каждому типу водопроводных труб обычно соответствует несколько классов труб в зависимости от области их применения (учитывается максимальное давление, температура, долговечность и т.п.) Важно понимать, что это не характеристики конкретной трубы, и, если труба соответствует данному классу, то ее показатели по указанным параметрам будут превышать экспериментальные.

Пластиковые трубы - это общее название изделий из полиэтилена, полипропилена, поливинилхлорида и металлополимеров, которые используются для создания систем водоснабжения квартир и домов. Промышленность выпускает подобные образцы в большом ассортименте для монтажа конструкций в различных условиях. В статье приведена информация о популярных видах пластиковых труб для водопроводов, которая будет полезной для пользователей.

• Читайте отдельно статью про

Особенности пластиковых водопроводных труб

Пластиковые трубы были созданы из полимеров благодаря развитию современных технологий. Они постепенно вытесняют металлические аналоги за счет улучшенных эксплуатационных характеристик. Существует несколько видов пластиковых труб, отличающихся свойствами и способами монтажа (см. таблицу ниже).

Материал	Применение	Отличительные свойства
Поливинилхлорид		После монтажа образуется жесткая конструкция
Полипропилен	Подвод холодной и не очень горячей воды снаружи и внутри зданий	Трубы состоят из трех слоев, имеют большое линейное расширение, недостаточно гибкие для сложной трассы
Полиэтилен	Для подвода холодной воды снаружи и внутри зданий	Очень гибкие изделия, эксплуатационные качества ухудшаются при низких и высоких температурах
Металлополимер	Подвод холодной и горячей воды снаружи и внутри зданий	Сохраняют форму после изгиба, выдерживают очень большое давление

Несмотря на различные свойства материалов, из которых изготовлены трубы, у изделий есть много общего:

• При правильном монтаже и обслуживании эксплуатация систем из пластиковых труб может длиться 50 лет, что многократно превышает срок службы металлических аналогов.
• Полости не забиваются солевыми и другими отложениями, поверхность не ржавеет. Но это не гарантирует идеально чистую воду из крана, поэтому наличие фильтра на выходе из системы обязательно.
• Изделия легкие, в 3-10 раз легче металлических. Они не создают особых нагрузок на другие конструкции.
• Современные образцы изготавливаются из экологически чистого материала, не загрязняющего почву и не ухудшающего качество воды.
• Плотный материал погашает шум потока жидкости.
• Монтаж водопровода из таких изделий простой, его можно выполнить без посторонней помощи.
• Трубы можно прокладывать по любой трассе, а для поворотов не требуется сложное оборудование.
• Они хорошо переносят большие перепады температур, не лопаются при замерзании и не вздуваются при нагревании.
• Изделия не требуют специальных условий для хранения и транспортировки.
• Цена пластиковых труб для водопровода, по сравнению с металлическими образцами, невысокая.

Чтобы система эксплуатировалась максимально долго, при выборе изделий придерживайтесь наших рекомендаций:

• Перед началом работ по строительству водопровода разработайте схему расположения труб на участке, в которой будут учтены все тонкости и нюансы окружающей обстановки. По ней можно будет определить количество расходного материала, диаметр образцов, тип изделия, который оптимально подходит для конкретного случая. Длину заготовок считайте с запасом с учетом возможного брака.
• Перед тем как купить пластиковые трубы для водопровода, изучите их основные характеристики: диаметр, температурное расширение, рабочее давление, температуру жидкости, химическую стойкость. Срок эксплуатации системы зависит в основном от сочетания давления рабочей среды и ее нагрева. Чем они выше, тем быстрее конструкция выйдет из строя. Если давление низкое, а температура большая (или наоборот) водопровод прослужит максимально долго. Производители гарантируют длительный срок эксплуатации системы даже при давлении воды 4-5 атмосфер и температуре 65-70 градусов. В некоторых типах труб, например, полипропиленовых, на срок службы влияет толщина стенки изделия.
• При покупке выясните линейное расширение образцов, особенно если они используются в системе горячего водоснабжения. Например, 1 метр полипропиленовой трубы увеличиваются в длину на 9 мм при нагревании на 60 градусов. Поэтому заранее предусмотрите возможность свободного перемещения составных элементов. В противном случае внутреннее напряжение способно повредить конструкцию.
• Металлопластиковые изделия при нагревании практически не удлиняются, но может возникнуть проблема с фитингами, которые соединяют соседние отрезы. Поэтому всегда должен быть доступ к местам стыковки частей для контроля их состояния.
• От диаметра трубы зависит пропускная способность системы. Для обычного водопровода покупайте изделия диаметром от 11 до 21 мм, для стояков - более 25 мм.
• На размеры пластиковых труб для водопровода также влияет количество поворотов и сгибов в конструкции. Если ровных участков мало, добавьте образцы большего диаметра, чтобы не возникли проблемы с напором и подачей жидкости.
• Пластиковые трубы, которые планируется использовать за пределами здания, необходимо утеплять. Способ теплоизоляции и материал выбирается в зависимости от климатической зоны и средней температуры зимой.
• Изделия имеют большую прочность, но при неграмотной сборке линии даже они разрушатся. В большинстве случаев неприятность происходит в протяженных системах, в которых нет температурных компенсаторов.

Размеры пластиковых труб для водопровода

Пластиковые трубы для водопровода производятся из нефтепродуктов и их производных. Однако, несмотря на общее сырье, универсальной марки изделий не существует. На стадии производства в состав вводят специальные добавки, меняющие свойства готовых изделий.

На территории СНГ производят 4 вида пластиковых труб для водопроводов по собственным ГОСТам: металлопластиковые, полипропиленовые, поливинилхлоридные и полиэтиленовые. Каждый вид имеет свой ряд размеров, приведенный ниже.

Размеры пластиковых труб для водопровода представлены в таблице:

Тип трубы	ГОСТ	Применение	Диаметр, мм	Толщина стенки, мм
Полиэтиленовая (ПЭ)	ГОСТ 18599-2001	Легкие трубы	20-110	2,0-29,3
		Средние трубы		2,0-45,3
		Тяжелые трубы		2,0-45,5
Поливинилхлоридная (ПВХ)	ГОСТ Р 51613-2000, ГОСТ 32412-2913	Сток от ванн и раковин	10-315	1,8-6
		Сток от унитазов	от 100
		Сток от стиральных машин	25-32
Металлопластиковая	-	Монтаж водопровода	15,20	2
		Канализация	40,48	3, 9,4
Полипропиленовая (ПП)	ГОСТ 32415-2013	Внутренние коммуникации	40, 50, 110	8,1
		Наружные коммуникации	от 150	32,1-35,2

Разновидности пластиковых труб

Пластиковые трубы для водопровода отличаются между собой по физическим свойствам из-за разных химических составов материалов. Краткая характеристика наиболее применяемых в системах изделий приведена ниже.

Трубы из поливинилхлорида

Они являются первыми пластиковыми трубами, которые начали применять для создания водопроводных конструкций. Маркируются буквенными обозначениями ПВХ или PVC. Имеют эстетичный внешний вид, позволяющий укладывать ветки без маскировки. Монтаж можно осуществлять открытым и закрытым способом. Стоят такие трубы недорого.

В состав материала часто вводят добавки, меняющие свойства труб и увеличивающие сферу их применения. Изделия плохо горят, обладают повышенной химической стойкостью.

Толщина стенок поливинилхлоридных труб для водопроводов (ГОСТ Р 51613-2000, ГОСТ 32412- 2913) представлена в таблице:

Диаметр, мм	Толщина стенок (S), мм
10	2
12	2
16	2-3
20	2-3,4
25	2-4,2
40	2-5,4
50	3-8,3
63	3,8-10,5
75	4,5-12,5
90	5,4-15
110	6,6-18,3

Их допускается эксплуатировать в любых климатических условиях, но рекомендуется использовать в холодной среде. Они не предназначены для подвода горячей воды, т.к. плавятся при температуре +50+60 градусов. Оптимальная температура для эксплуатации - до +45 градусов. В морозы они становятся хрупкими.

В отличие от других видов, отрезы можно соединять между собой сантехническим клеем и резиновыми манжетами, которые устанавливаются в специальные выточки. Однако трубы достаточно жесткие, изменять направление трассы можно только с помощью уголков.

Водоводы, которые хорошо переносят низкие или высокие температуры, собирают из образцов, изготовленных из хлорированного поливинилхлорида (ХПВХ). Изделия из этого материала можно использовать даже для подвода горячей жидкости к батареям отопления.

Трубы из полипропилена для водопровода

Относятся к универсальным конструкциям, которые не боятся холодной и горячей воды. Трубы выпускаются диаметром 16-125 мм. Продаются кусками длиной 4 м независимо от диаметра. Имеют маркировку PP.

Это легкие и прочные образцы, выпускаемые в двух модификациях - с армированием или без. Однослойные изделия очень гибкие и мягкие, поэтому их применение ограничено использованием в слабонапорных системах для подачи холодной воды. Чтобы избавиться от этого недостатка, производители начали выпускать трубы с армированием, отличающиеся многослойной структурой. Внутренний слой - толстостенная труба из полипропилена, средний - алюминиевая фольга, наружный - защитный слой из полипропилена. Такие образцы применяются как для полива участка, так и для создания водяной системы внутри дома.

Полипропиленовые трубы выпускаются трех типов, рассчитанные на давление 10, 16, 20 атмосфер, которые можно отличить по толщине стенок. Также в продаже есть изделия с улучшенными теплофизическими свойствами.

Толщина стенок полипропиленовых труб для водопроводов (ГОСТ 32415-2013) представлена в виде таблицы:

Диаметр, мм	Толщина стенок (S), мм
10	2,0
12	2,4
16	3,3
20	4,1
25	5,1
32	6,5
40	8,1
50	10,1
63	12,7
75	15,1
90	18,1
110	22,1
125	25,1
160	32,1

Соединяются части методом термической сварки, после которой вся линия превращается в монолит. Монтаж водовода из полипропиленовых труб необходимо выполнять аккуратно, ведь процедура сварки очень ответственная - материал легко перегреть. После воздействия повышенной температуры прочность конструкции снижается.

Полипропиленовые трубы имеют различные цвета - серый, белый, черный, зеленый, которые указывают на отличие в их характеристиках. Например, черные хорошо переносят ультрафиолет.

Существенным недостатком полипропиленовых конструкций является их жесткость - собранная линия слабо гнется. Чтобы изменить направление трассы, используют уголки и тройники.

Трубы из полиэтилена

Маркируются буквами РЕ. Диаметр пластиковых труб для водопровода такого типа находится в пределах 15-160 мм. Продаются заготовки в бухтах по 10 м или отрезами по 12 м. Длинные заготовки позволяют создавать участки без стыков и повышать герметичность конструкции.

Промышленность выпускает трубы высокого давления (ПВД) и низкого давления (ПНД). Для подачи питьевой воды применяются изделия ПНД. Их легко определить по черному цвету. Иногда встречаются образцы с отличительными синими полосками на поверхности. Черный цвет полиэтилен приобретает после добавления в его состав светостабилизаторов и сажи, которые повышают стойкость труб к солнечному свету.

Толщина стенок полиэтиленовых труб для водопроводов (ГОСТ 18599-2001):

Диаметр, мм	Толщина стенок (S), мм
10	2,0
12	2,0
16	2,0
20	2,0
25	2,3
32	3,0
40	3,7
50	4,6
63	5,8
75	6,8
90	8,2
110	10,0

Изделия могут монтироваться в системах любого назначения, но особенно хорошо себя зарекомендовали для подачи холодной воды (0...+40° С). Высокая температура повышает их гибкость, что может стать причиной разрыва ветки. При -20° С материал становится хрупким. Это свойство необходимо учитывать при использовании системы зимой.

Изделия из этого материала очень эластичны, и их удобно собирать. Однако сборка трубопроводов из полиэтилена имеет свои особенности, связанные с изменением свойств материала при понижении температуры. Не разрешается собирать систему, если температура воздуха менее +5° С. Соединяют образцы между собой с помощью электросварки и обжимных фитингов.

Одна из модификаций полиэтилена носит название сшитого полиэтилена (РЕХ). Такие трубы производятся под давлением, что улучшает их свойства. В отличие от первого варианта, у сшитого полиэтилена линейные участки соединены между собой поперечными связями, образующими трехмерную сетчатую структуру. У изделия появляются новые качества - повышенная механическая прочность, устойчивость к высокой температуре и морозу, стойкость к растрескиванию, ударам, химическая стойкость. Они часто применяются в системах подачи горячей воды. Для соединения частей используются фитинги. Недостатком подобных труб является высокая стоимость. Выпускают трубы из сшитого полиэтилена диметром от 12 до 315 мм.

Трубы из металлополимеров для водопровода

Изделия имеют многослойную структуру: посредине расположена алюминиевая или медная фольга толщиной 0,2-0,5 мм, снаружи и внутри - пластиковое покрытие. Фольга между пластиком придает прочность изделию и снижает его температурную деформацию.

Чтобы отличить от других изделий, металлопластиковые трубы маркируют обозначением PEX-AL-PE или подобным, в зависимости от состава слоев. Первые буквы означают материал внутреннего слоя, последняя - наружного. В нашем случае маркировка означает, что труба состоит из сшитого полиэтилена, алюминиевой фольги и обычного полиэтилена.

Изделия производят диаметром 16-40 мм. Маркируются они двумя размерами: 12-15 мм, 20-25 мм и т.д. Эти величины указывают наружный и внутренний диаметр изделия и нужны для подбора фитинга для их стыковки.

Толщина стенок металлопластиковых труб для водопроводов представлена в таблице:

Диаметр, мм	Толщина стенок (S), мм
16	2
20	2
26	3
32	3
40	3,9
48	4

Трубы из металлопластика предназначены для холодного и горячего водопровода, выдерживают давление до 10 атм, слабо удлиняются при повышении температуры. Они долго могут эксплуатироваться при температуре +95° С и кратковременно - при +110°С . Заготовки сохраняют новую форму после деформации, что очень удобно при протягивании по сложной трассе.

Соединяются такие трубы между собой двумя способами:

• Прессовая стыковка . Отличается надежностью и используется как при наружной прокладке, так и в полости или штробе. Однако этот способ требует наличия специального дорогостоящего оборудования.
• Цанговое соединение . Напоминает способ фиксации металлических изделий между собой. Но из-за температурных колебаний стыки ослабевают, и в этих местах возможно появление течи. Поэтому после первого года эксплуатации трассу из металлопластиковых труб с цанговой фиксацией частей рекомендуется дополнительно протягивать. Из-за невысокой надежности трубопроводы с цангами монтируют на поверхности или в местах с хорошим подходом к стыкам.

Цена пластиковых труб для водопровода

На стоимость пластиковых труб для водопровода влияет множество факторов, но основными считаются следующие:

• Технология изготовления . Пластик является модифицированной пластмассой, которая производится из нефтепродуктов. Индивидуальные свойства материала появляются после введения в его состав особых веществ по специальным технологиям.
• Универсальность . Изделия, которые используются только в водопроводах для холодной воды, стоят гораздо дешевле, чем те, которые не боятся высокой температуры.
• Расстояние от места производства до потребителя . Трубопроводы имеют значительные габариты, поэтому стоимость перевозки также включена в цену.
• Качество изготовления . Большинство пластиковых труб соединяется пайкой, требующей большой точности изготовления трубопроводов и фитингов. Такие требования обеспечиваются только качественным дорогим оборудованием, которое есть у крупных компаний. Известные бренды гарантируют высокое качество своей продукции, поэтому цены у них всегда выше.

Цены пластиковых труб для водопровода в Украине:

Цены пластиковых труб для водопровода в России:

Как выбрать пластиковые трубы для водопровода - смотрите на видео:

Пластиковые трубы заполнили нишу в сфере создания водопроводных систем. Они более чем успешно завоевывают рынок, заменяя недолговечные и дорогостоящие металлические изделия. При правильном выборе заготовок и соблюдении технологии монтажа их не придется ремонтировать на протяжении всего гарантийного строка эксплуатации.

Многие люди устанавливают в своих домах пластиковые трубы для водопровода, которые являются отличной заменой металлических аналогов. Структура применяемых для их производства полимеров существенно улучшает устойчивость изделий к ударным воздействиям и перепадам температур. Благодаря их применению в воде отсутствует ржавчина, вредные примеси и неприятный запах. В сегодняшнем обзоре мы рассмотрим, какие трубы лучше использовать для водопровода, другие сферы их применения, технические характеристики, цены и особенности самостоятельного монтажа.

Таблица 2. Сечение водопроводных труб для дома

Изображение материала	Сечение трубы, Ø,мм	Описание
	25; 50	Тонкостенные полимеры для домашнего водопровода и отопления из полихлорвинила.
	Любой	Трубопровод из полиэтилена. Прост при выполнении монтажных работ. Применяется для подключения к питающей водопроводной системе и для сооружения стока (канализации).
	16×2	Металлполимерное двухслойное изделие. Применяется в основном для внутренней разводки подачи холодной и . Наличие стального либо армированного стекловолоконного слоя внутри изделия существенно повышает устойчивость к механическим воздействиям.
	20; 35	Полипропилен обладает хорошей устойчивостью к воздействию температур. Используются для монтажа водопровода и отопительных систем.

Полимерные трубы бывают одинакового сечения, а также с раструбами на одной из сторон. Такая конструкция позволяет соединять участки без специальных крепёжных элементов (муфт, фитингов). Широко используется для установки стояков и монтажа сточных систем.

Весовые показатели

Полимерные водопроводные трубы имеют различный вес. Он зависит от следующих показателей:

• материала изделия;
• величины наружного диаметра;
• толщины стенок трубопровода.

Приведём простой пример: 1 м пластика с наружным диаметром в 16 мм весит порядка 100 г. Обратите внимание, что на сегодняшний день не существует ГОСТов, которые регулируют тип материала и вес готовых изделий.

Таблица 3. Весовые показатели пластиковых изделий

Наружный диаметр трубы, мм	Внутреннее сечение, мм	Толщина стенки, мм	Вес, г (1 м трубы)
16	12	2	115
20	16	2	170
26	20	3	300
32	26	3	370
40	33	3,5	430

Прочностные

Таблица 4. Прочностные характеристики пластиковых труб

Ø трубы, мм	Макси мальный показатель рабочего давления, МПа	Допустимая максимальная температура, °С	Рабочая темпера тура, ° С	Показатель гидроста тического разрушения трубы, МПа (t =95 ° C )	Показатель гидроста тического разрушения трубы, МПм (t =82 ° C )
20	1	95	82	5	2,5
25	1	95	82	4	2
32	1	95	82	4	2
40	1	95	82	4	2
50	1	95	82	3,8	1,9
63	1	95	82	3,8	1,9

Температурные характеристики

Чтобы правильно выбрать полимерные трубы для отопления и водопровода, необходимо обращать внимание на маркировку, которая наносится на наружную поверхность изделия. Так, при обозначении PN10 тип PPR разрешается использовать изделия для подключения к холодному водоснабжению.

Совет: помимо маркировки, на поверхности пластика имеются цветные полосы. К примеру, синяя полоса с маркировкой PN10 обозначает, что изделие предназначено для холодного водоснабжения при температуре подачи до +45°С. Красная – изделие допускается к использованию горячего и холодного вида.

PN16 говорит о том, что полимер выдерживает давление в 1,6 МПа и рабочую температуру − до 60°С. PN20 указывает на возможность использования изделий при давлении до 2 МПа и температуре − до +95°С. Если на трубе установлена маркировка PN25, её можно использовать под большим давлением, поскольку имеет высокопрочную армированную структуру.

Преимущества и недостатки полимерных изделий

Для отопительных систем рекомендуется применять армированные трубы. Они могут быть усилены алюминиевым слоем (снаружи) либо стекловолокном (внутри). В последнем случае материал более надёжен, поскольку исключается появление деформации материала, возникающей за счёт воздействия высокой температуры.

Совет! Армированные пластиковые трубы практически на треть дороже полимерных аналогов. Тем не менее, именно они обеспечивают длительный срок эксплуатации систем отопления и исключают риск появления аварийных ситуаций.

Какие виды труб для водоснабжения часто используются

Поливинилхлоридные трубы для водопровода (ПВХ)

Считается, что именно ПВХ трубы для водопровода стали первыми использоваться для замены старых систем. С их помощью монтируется водоснабжение и , причём прокладка контуров возможна, как внутри зданий, так и с внешней стороны. Особенностью этого вида изделий являются способы соединения.

Их можно состыковывать друг с другом при помощи холодной сварки, а также используя метод «в раструб». Монтаж ПВХ труб осуществляется с минимальным количеством слесарного инструмента и не требует от мастера специальной подготовки.

Обратите внимание, что для создания водопроводного (отопительного) контура потребуются соответствующие фитинги. По стоимости ПВХ трубопровод является самым дешёвым, если сравнивать с другими видами полимерных изделий. По этой причине такие трубы пользуются большим потребительским спросом.

пвх трубы для водопровода

Полипропиленовые трубы для водопровода

В отличие от поливинилхлоридных изделий,полипропилен бывает однослойной конструкции, а также состоит из нескольких видов материалов. В продаже этот вид трубопровода бывает стандартной длины – 4 м. Наружные габариты изделий составляют 16−125 мм.

Чтобы осуществить соединение различных участков системы используется специальное оборудование, позволяющее выполнять сварку термопластическим способом. Полипропилен легко соединяется со стальными трубами различных диаметров, для чего применяются фитинги с соответствующей резьбой. В большинстве случаев этот тип трубопровода применяется при монтаже контура подачи холодной воды, однако он применим и для отопительных систем.

Полипропиленовые трубы для водопровода

Металлполимеры

Не так давно на отечественном рынке появились металлполимерные трубы. По сути, они являются металлопластиковыми изделиями, в конструкции которых есть фольга из алюминия, что значительно снижает расширение материала при нагревании. Полимеры выдерживают температуру до 95°C, устойчивы к деформациям изгиба. Монтаж осуществляется при помощи прессования составных частей либо методом навинчивания.

металлопластиковые трубы для водопровода

Полиэтиленовые низкого давления (ПНД)

Полиэтиленовый трубопровод применяется для обустройства водосточных и . От других видов пластиковых изделий их отличает возможность использования в условиях низких температур до –20°С. Максимальный диаметр изделий достигает 160 мм. Стыкуются трубы посредством:

• применения электросварных муфт;
• стыковой сварки;
• фитингов (латунь, полипропилен).

На готовых изделиях имеется маркировка, которая обозначает, какое давление пластик может выдержать. Так, при наличии литеры «С» её прочность не превышает 0,6МПа, «Т» – 1 МПа.

ПНД трубы для водопровода

Трубы изготавливаются посредством специальной обработки исходного материала под большим давлением, в результате чего образуется повышенная устойчивость к перепадам температур. При «сшивке» чаще всего используется пероксидный способ и метод электронного облучения. Сшитый полимер обычно используется для оборудования и прокладки водонапорных магистралей. На сегодняшний день эти изделия считаются самыми прочными и долговечными.

Какие трубы лучше подходят для монтажа водопровода

РЕХ трубы для водопровода

Чтобы заменить водопровод, следует использовать пластиковые материалы. Соединение составляющих элементов системы осуществляется при помощи специального сварочного аппарата. Монтаж выполняется очень быстро и не требует особых знаний от исполнителя. Среди прочих материалов пластиковый трубопровод является самым дешёвым, обладает длительным сроком службы и экологической безопасностью.

Как правильно выполнить монтаж пластиковых труб для водопровода своими руками

Чтобы правильно развести водопровод дома, следует составить схему прокладки водопровода, рассчитать количество соединительных элементов, а также крепления. Обратите внимание, что допускается укладка магистралей снаружи навесным способом, а также посредством монтажа в заранее приготовленные ниши стен (штробы). При составлении схемы обязательно следует учитывать те места, где пластиковая магистраль будет проходить через стены и . Также следует рассчитать количество поворотов контура, коленей, фитингов и муфт.

После закупки оборудования, нарезки магистралей нужной длины приступают к пайке элементов при помощи специального аппарата. Для различного диаметра полимеров существуют определённые насадки, которые позволяют быстро состыковывать различные части.

Лучше использовать для монтажных работ профессиональное оборудование и избегать кустарных способов соединения полимеров. Это позволит избежать дефектов при сборке контура и возможного протекания стыков.

Статья
